一份3层砖木坡屋顶房屋加固结构CAD施工图纸(7度抗震)

[复制链接]

0

主题

0

帖子

1065

积分

超级版主

Rank: 8Rank: 8

积分
1065
发表于 2020-3-7 22:05:38 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅,办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:0.5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:木结构,砌体结构
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目原建于20世纪初期,主体为三层,半地下砖木结构,坡顶楼房。根据房屋质量安全鉴定检测中心鉴定报告及甲方调整的内容要求,该资料将对建筑采取适宜可行的修缮和加固,提高原建筑的抗震能力。并在今后使用过程中应定期检查,如发现异常情况共同研究解决。

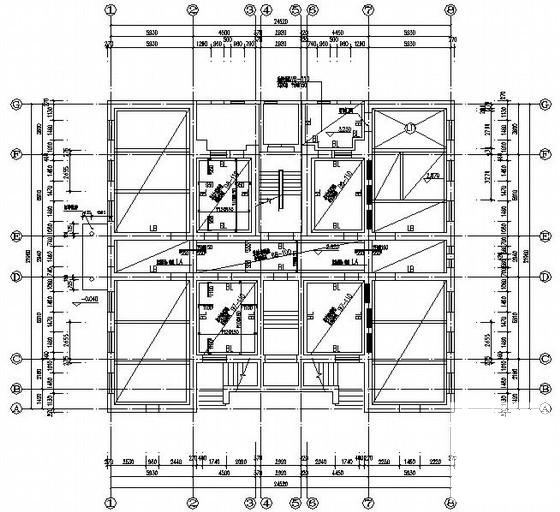

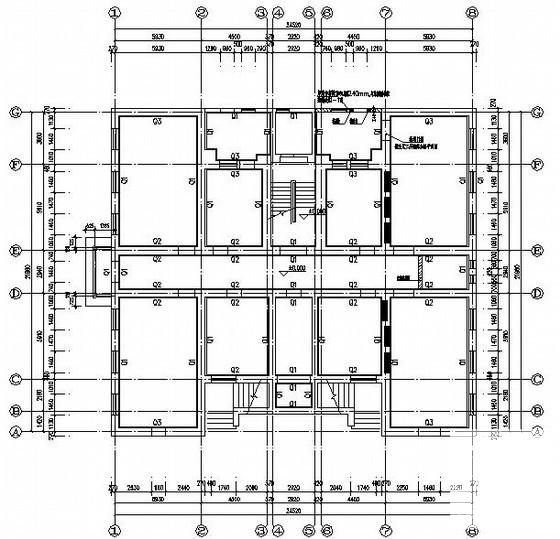

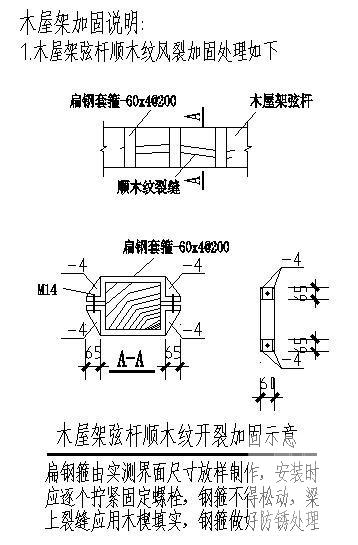

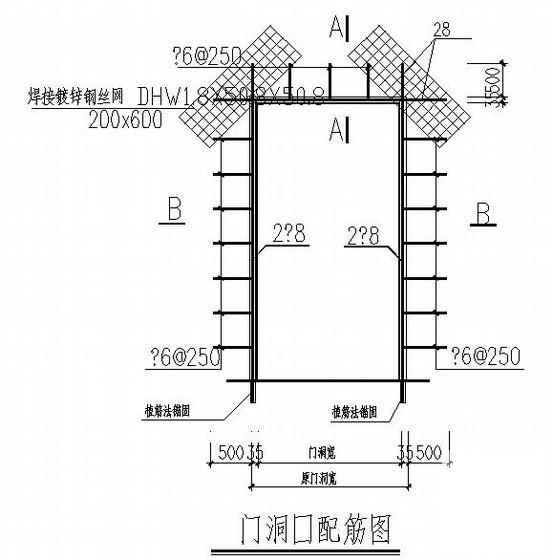

结构施工说明、墙体加固平面图、结构平面图、节点构造详图共8张图纸。

房屋抗震加固 - 1
第 1 张图
房屋抗震加固 - 2
第 2 张图
房屋抗震加固 - 3
第 3 张图
房屋抗震加固 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-7 22:05:38上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。
