一份屋顶广告牌结构CAD施工图纸（6度抗震）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构,桁架
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：4张

附件详情

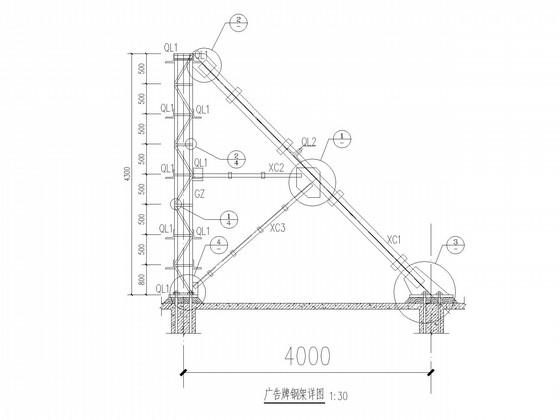

钢 结构设计说明 、广告牌结构立面图、广告牌结构平面图、广告牌刚架详图、斜撑与楼板连接大样、柱底板大样、圈梁QL共4张图纸。

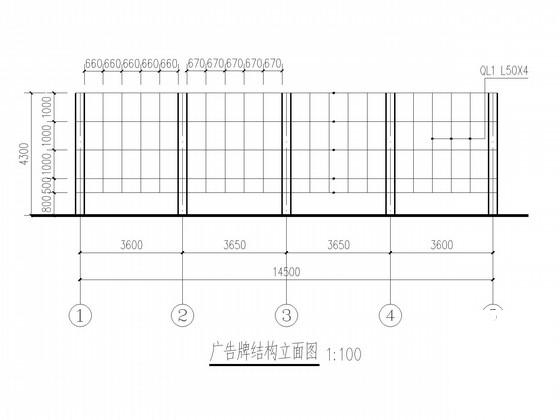

广告牌结构立面图

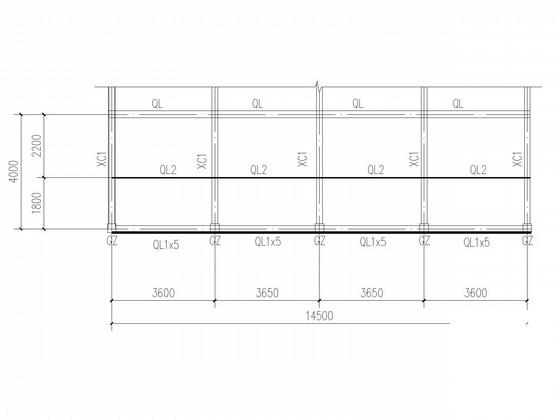

广告牌结构平面图

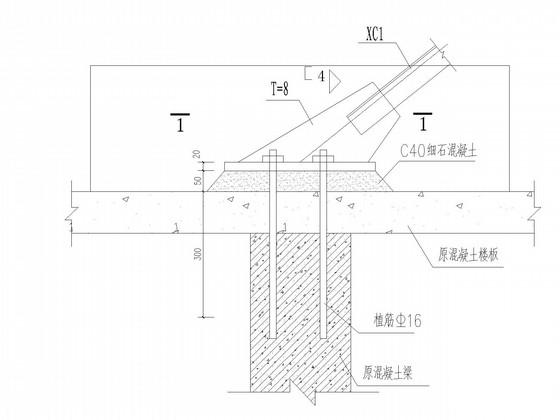

斜撑与楼板连接大样
