一份坡屋顶4层钢框架综合楼结构CAD施工图纸（8度抗震）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.50kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：12张

附件详情

结构设计总说明、基础平面布置图、柱脚平面布置图、结构 平面布置图 、框架结构立面布置图、墙架图、楼梯平面图、 节点详图 共12张图纸。

结构平面布置图

结构平面图

墙架图

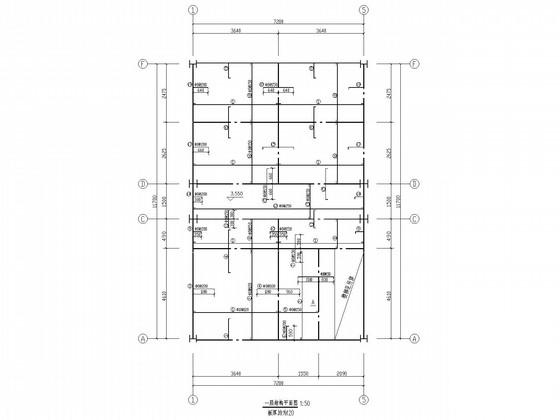

第 1 张图

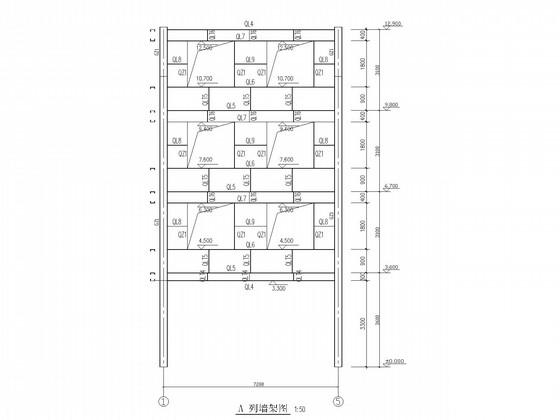

第 2 张图

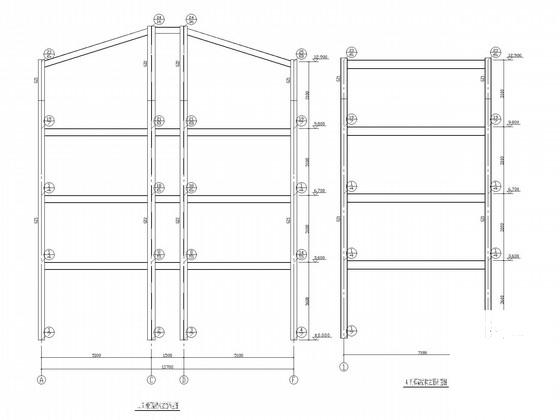

第 3 张图

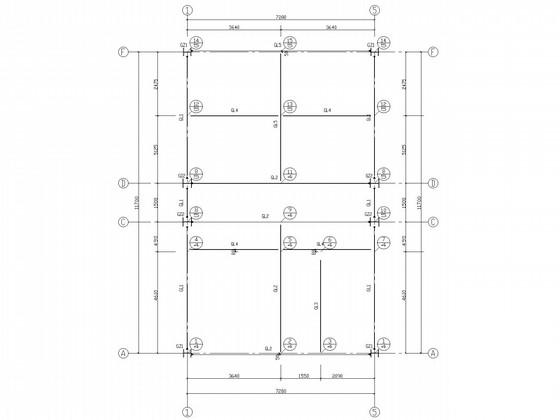

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
