一份钢框架人民医院、急诊综合楼结构CAD施工图纸（8度抗震）(基础拉梁配筋)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：排架,轻钢结构
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：10张

附件详情

结构设计总说明、基础拉梁配筋图、基础详图、基础 平面布置图 、梁柱刚接水平加腋大样、组合楼板模板配筋图、屋面组合楼板模板配筋图、结构布置图、屋面结构布置图共10张图纸。

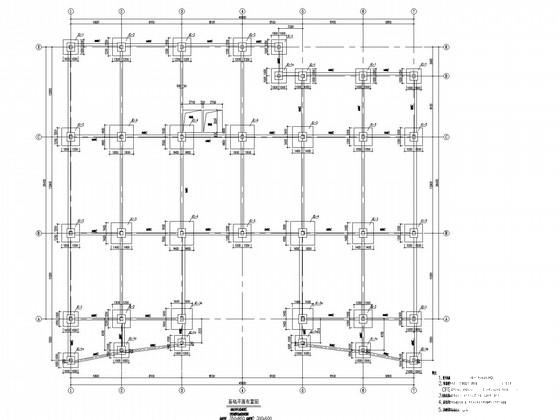

基础平面布置图

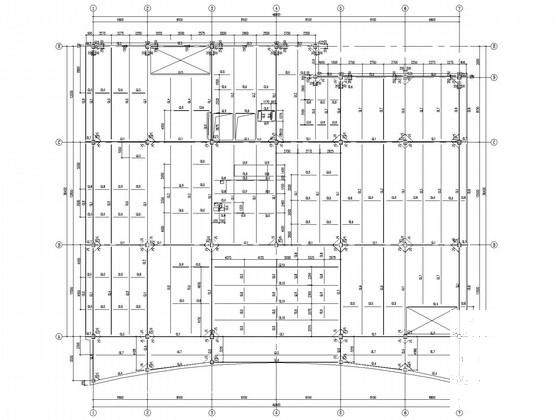

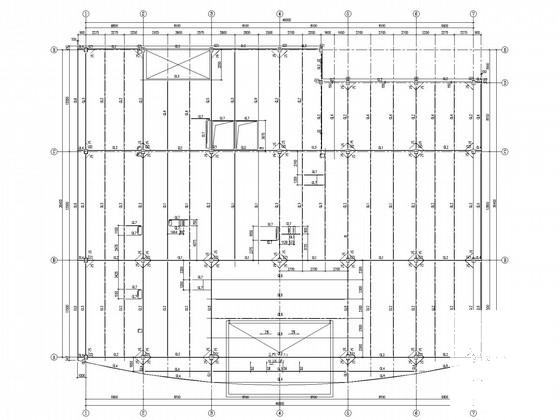

结构布置图

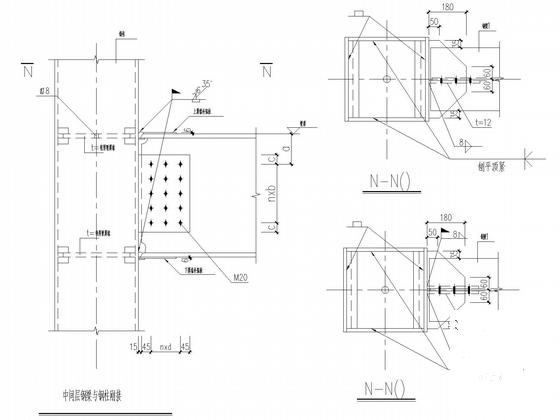

中间层钢梁与钢柱刚接

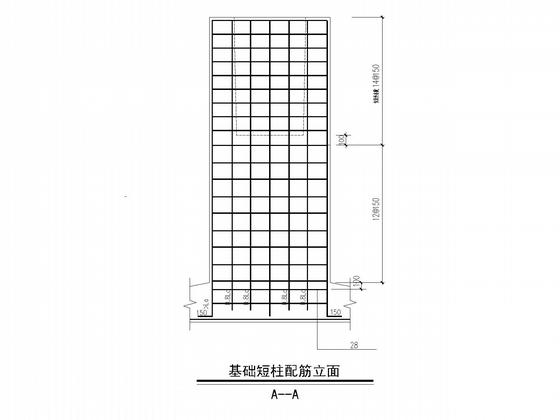

基础短柱配筋立面

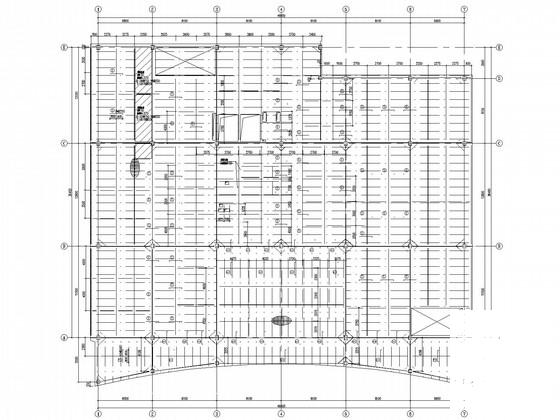

屋面结构布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
