一份5层桩基础框架结构住宅楼结构CAD施工图纸（7度抗震）(梁平法配筋图)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.2kN/平方米
• 地下室功能：其他
• 参考图纸：59张
• 设计年代：近代

附件详情

该资料为：某框架住宅结构设计图
该资料包含：
结构设计说明 、桩位平面布置图、地下室结构平面布置图、基础 节点详图 、地下室柱平面布置图、柱平面布置图、屋面柱 平面布置图 、柱网配筋表、板平面配筋图、梁平法配筋图、屋面板平面配筋图、屋面梁平法配筋图、 楼梯详图 共4套59张图纸。

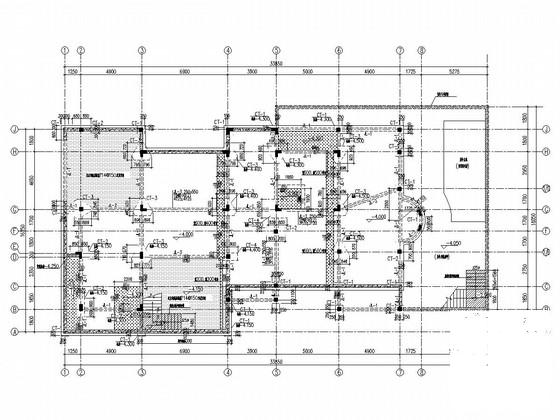

地下室结构平面布置图

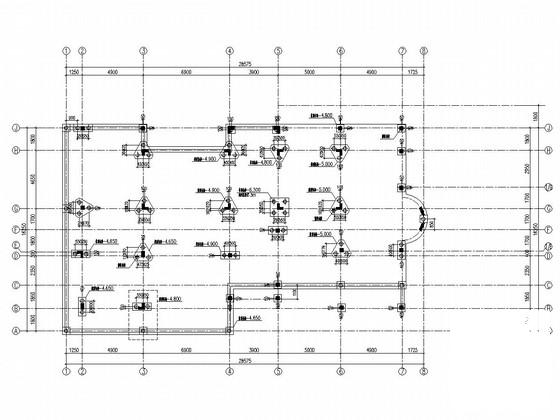

地下室柱平面布置图

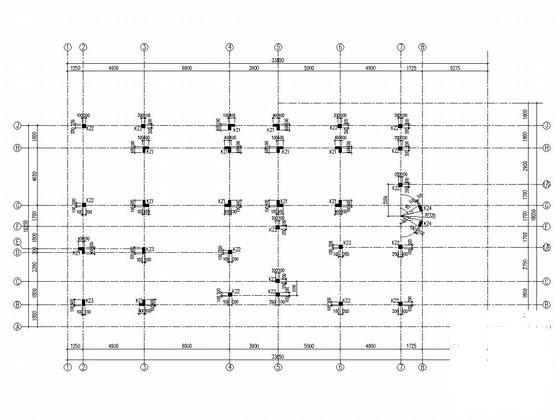

一层柱平面布置图

第 1 张图

第 2 张图

第 3 张图

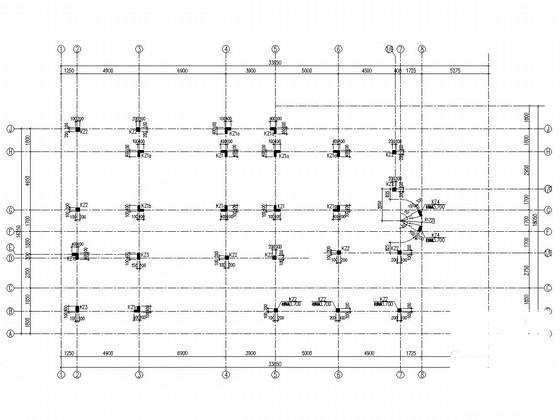

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-24 23:04:46上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
