一份33层剪力墙住宅楼结构CAD施工图纸（桩基础）(梁平法配筋图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 地上层数：33层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 参考图纸：16张
• 设计年代：近代

附件详情

33层剪力墙住宅楼，本高层项目标准层钢筋含筋量仅为每平方33公斤。已实施，具有重大的参考意义。
全套图纸16张，包括基础面剪力墙与柱定位、架空层结构平面布置图、架空层梁平法配筋图、结构平面布置图、梁平法配筋图、电梯出屋面结构平面布置图、梯间屋面梁及顶层构架梁平法配筋图、梯间屋面结构平面布置图、水箱梁 平面布置图 、 楼梯详图 等。

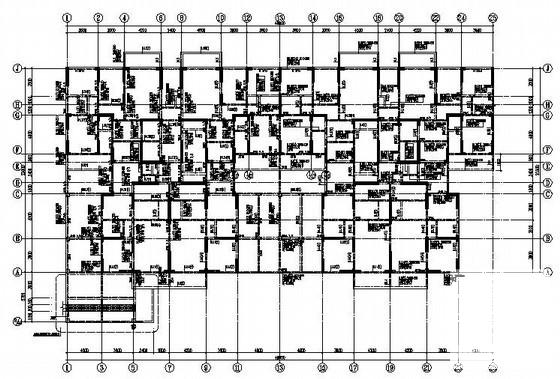

第 1 张图

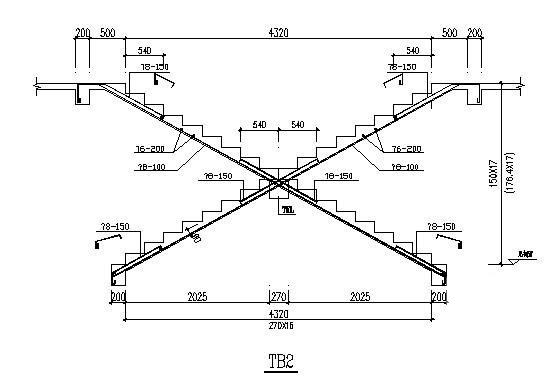

第 2 张图

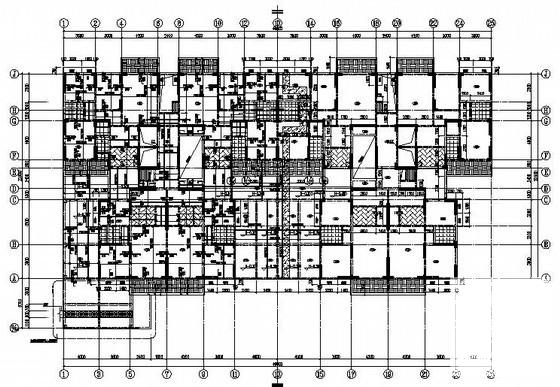

第 3 张图

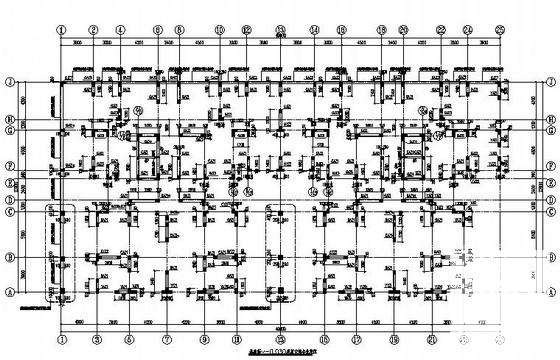

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
