一份6层框架结构教学综合楼结构CAD施工图纸（坡屋面中学教学综合楼）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 民用建筑设计使用年限：50年
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 参考图纸：18张
• 设计年代：近代

附件详情

市级重点中学教学综合楼，建筑高度23.55米，建筑层数6层；占地面积728.48平方米，建筑面积4435平方米，每一层为一个防火分区，防火等级为一级，建筑设计合理使用年限50年，建筑抗震设防烈度7.5度，屋面防水等级为二级。
该资料包含： 结构设计说明 ，基础 平面布置图 ，基础梁配筋图，基础大样图，柱平面图，梁配筋图，板结构平面图， 楼梯详图 等
共18张图纸。

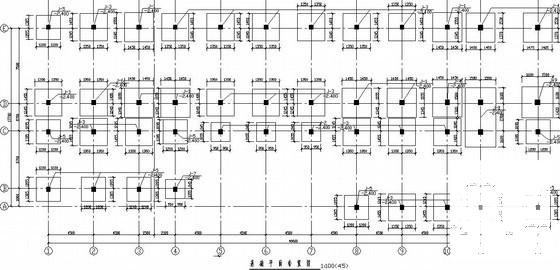

第 1 张图

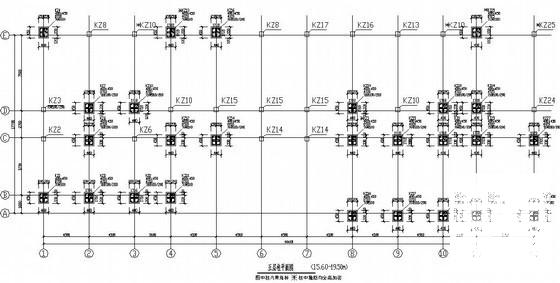

第 2 张图

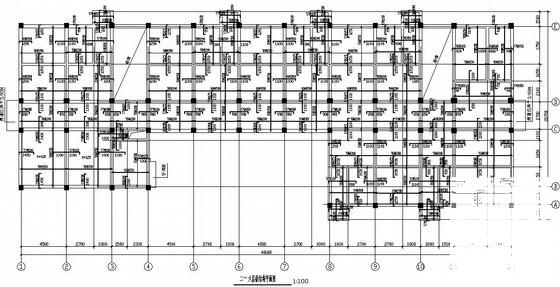

第 3 张图

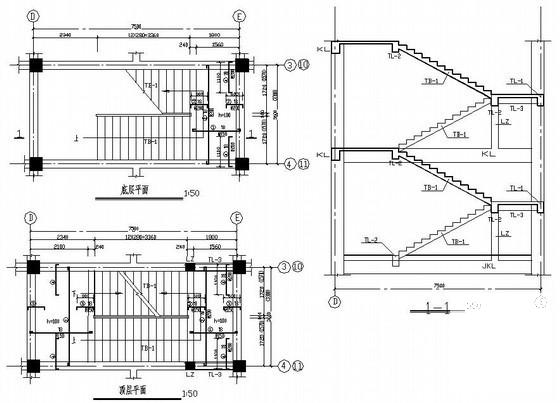

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
