一份四联排上山框架结构别墅结构CAD施工图纸（抗震不设防）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 抗震设防烈度：抗震不设防
• 风压：0.30kN/平方米
• 参考图纸：18张
• 设计年代：近代

附件详情

该项目为四层框架结构别墅，四联排上山结构施工图。
全套图纸18张，包括结构设计总说明、柱 平面布置图 、梁平法施工图、坡屋面梁平法施工图-X、坡屋面梁平法施工图-Y、板配筋平面图、楼梯大样、大样等。

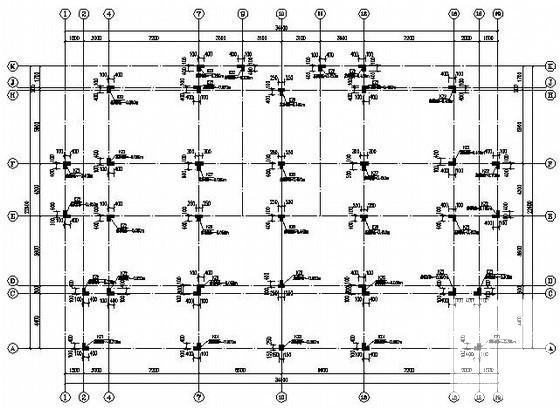

第 1 张图

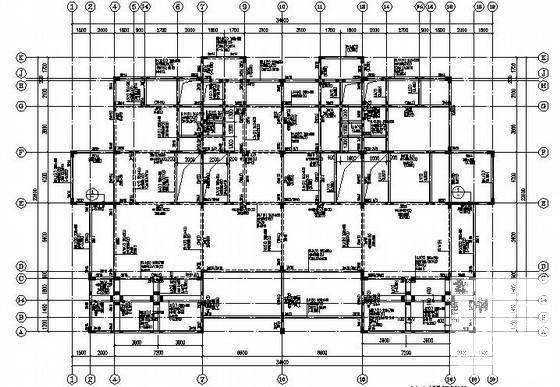

第 2 张图

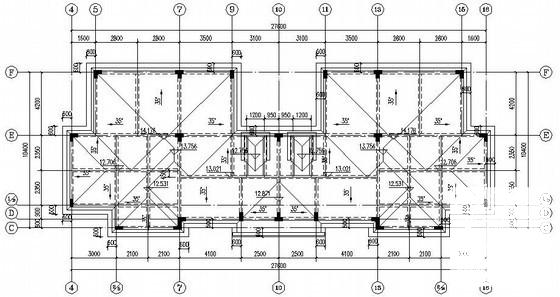

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
