5层框架结构别墅结构施工CAD图纸
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.65kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
该项目是别墅项目，地上5层，框架结构，7度设防，采用人工挖孔灌注桩，基础设计等级为丙级。
该资料包含：
结构设计说明
，基础平面图，桩详图，柱布置图，梁钢筋图，板钢筋图，楼梯图等共计15张图。
分享投稿时间：近几年。

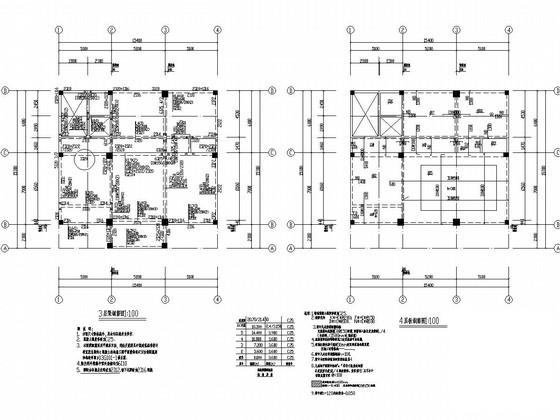

4层梁板钢筋图

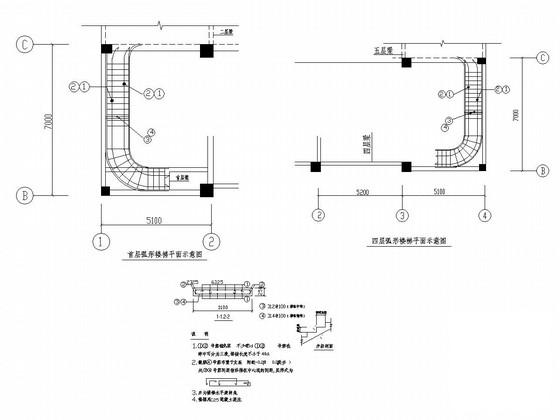

四层弧形楼梯平面示意图

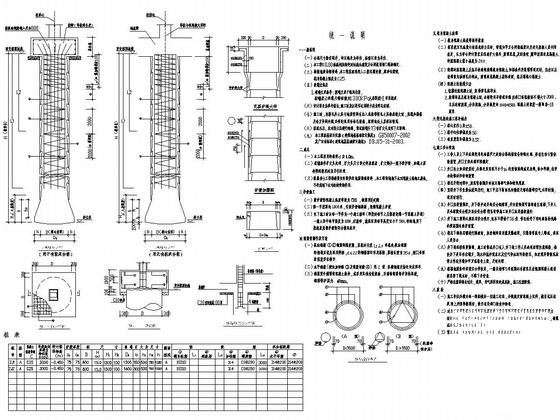

基础详图

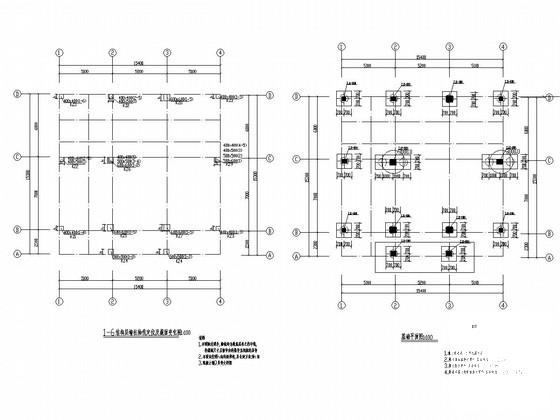

柱详图
楼梯详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
别墅结构施工图纸 - 1 -
别墅结构施工图纸 - 2 -
别墅结构施工图纸 - 3 -
别墅结构施工图纸 - 4 -
别墅结构施工图纸 - 5 -
别墅结构施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.87 MB
- 收藏次数：0
-
文件名称：
附件-995887959858597078757.rar
