一份奥林匹克中心蓝球馆网架结构CAD施工图纸（7度抗震）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

该项目是奥林匹克中心，中央综合馆网架设计图纸，网壳建筑设计结构形式：正放四角锥网架，网架跨度39m，网壳厚度：2.0米，工程抗震设防烈度为7度。
包括：设计说明，网架结构布置图，预埋件布置图，网架安装图，球加工图，支座、支托图，网架材料表等共计10张图。
3月。

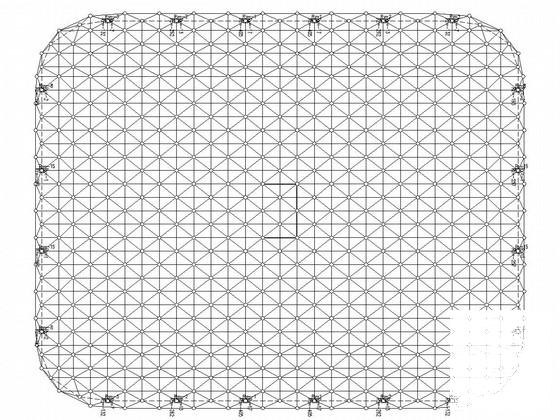

第 1 张图
