两层框架结构食堂结构施工CAD大样图
- 建筑类别：餐饮
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：9张
- 设计年代：近代
附件详情
该项目是学校食堂项目，2层，抗震设防烈度为6度，采用夯扩桩基础，基础设计等级为丙级。
该资料包含：结构设计总说明，基础结构平面布置图，桩大样图，柱结构平面布置图，梁结构
平面布置图
，板结构平面图，楼梯等大样图，共计9张图。
分享投稿时间：近几年

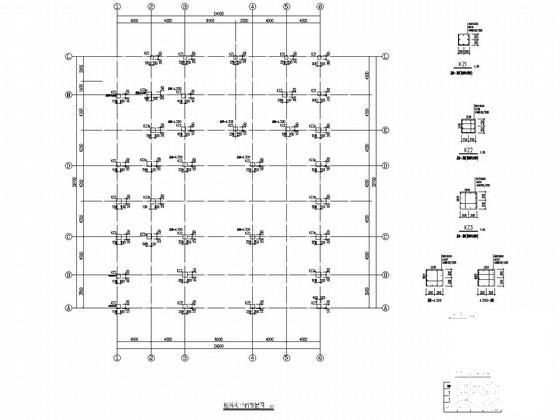

柱结构平面布置图

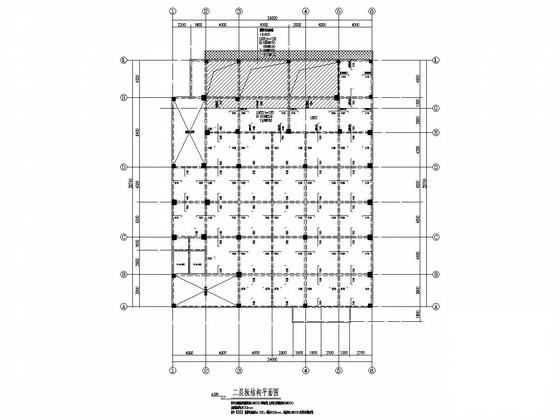

二层板结构平面图

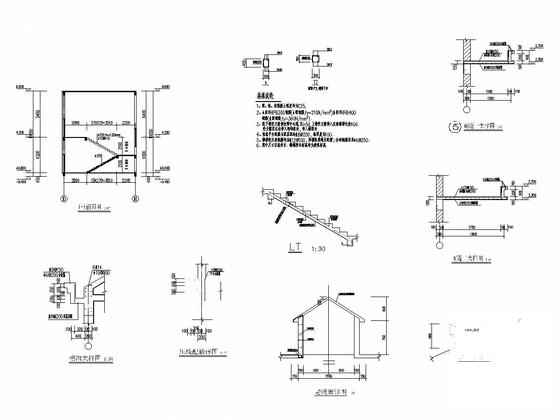

楼梯等大样图

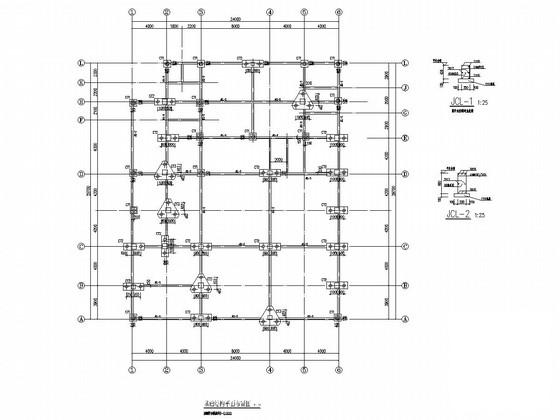

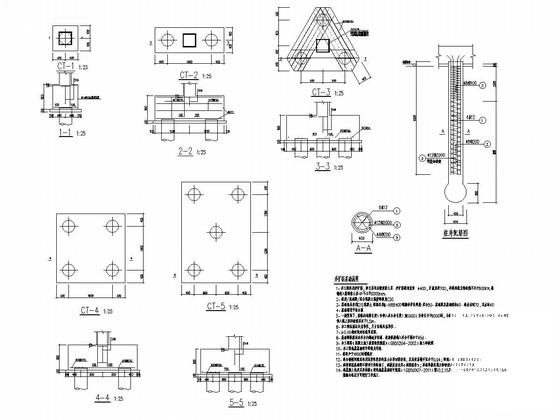

桩大样图
