两层框架结构食堂及连廊结构施工CAD图纸
- 建筑类别：餐饮
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该项目为食堂及连廊，该项目食堂为地上2层(含底部局部架空层，层高3.2米)，一层层高为4.5米，二层层高为3.9米。结构类型为普通框架结构，抗震设防烈度为6度，该项目基础采用锤击沉管夯扩灌注桩基础，基础设计等级为丙级。
该资料包含：结构设计总说明，桩基础及承台平法施工图，柱平法施工图，基础梁及底板平法施工图，一、二层梁板图，夹层配筋图，楼梯图，共计13张。
分享投稿时间：近几年10月。

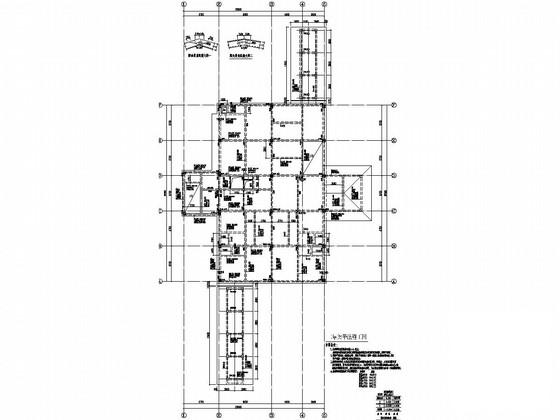

二层梁平法施工图

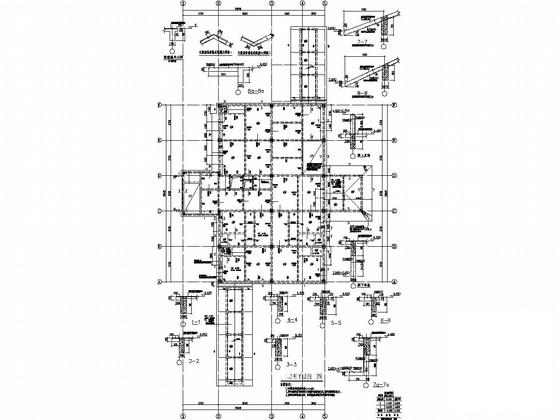

二层板平法施工图

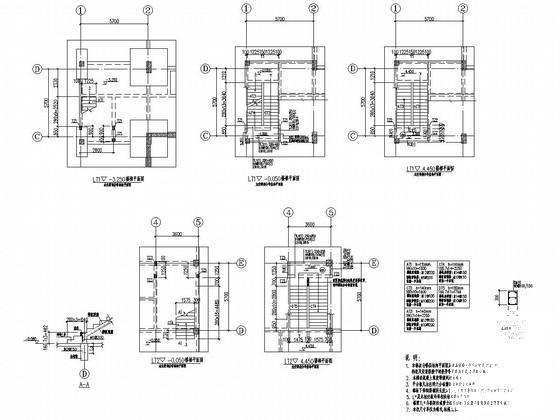

楼梯图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

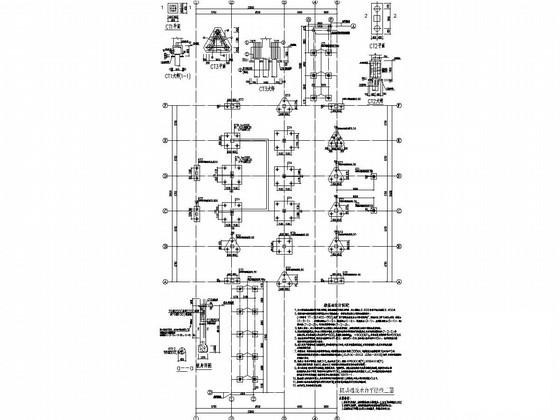

两层框架结构图纸 - 1 -
两层框架结构图纸 - 2 -
两层框架结构图纸 - 3 -
两层框架结构图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.4 MB
- 收藏次数：0
-
文件名称：
附件-995888997509795857070.rar
两层框架结构图纸下载
