3层综合楼和教学楼及食堂连廊建筑结构CAD施工图纸(dwg)(6度抗震)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：5张
• 设计年代：近代

附件详情

本图纸是教学楼-综合楼，综合楼和食堂连廊图纸，框架结构，教学楼-综合楼之间连廊为3层，综合楼-食堂为1层连廊，该资料包含：基础图，柱布置图，梁配筋图，板配筋图，共计5张图。
分享投稿时间：近几年5月。

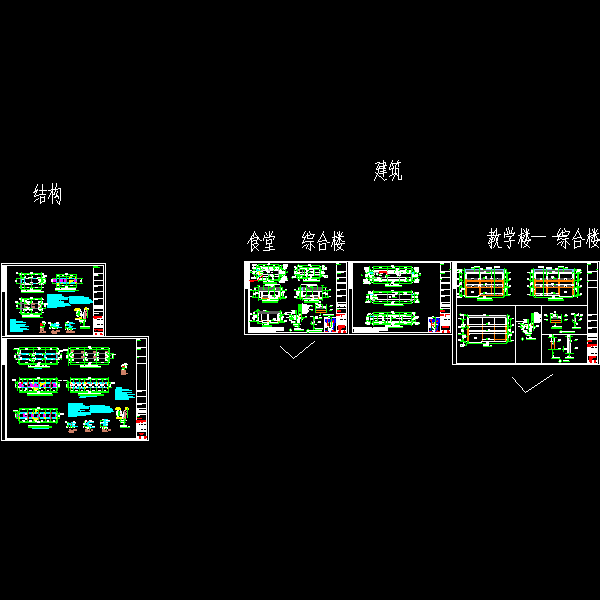

教学楼-综合楼连廊立面图
