钢结构连廊建筑结构CAD施工图纸（桁架结构，共12张）
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 参考图纸：12张
- 设计年代：近代
附件详情
该资料包含：钢
结构设计说明
，连廊基础平面布置图，连廊地面梁平面布置图，连廊屋面梁
平面布置图
，B-B剖面图、KL1立面图，
节点详图
等共6张结构图纸。
建筑设计说明，平面图，剖面图，
节点详图
等共12张建筑图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

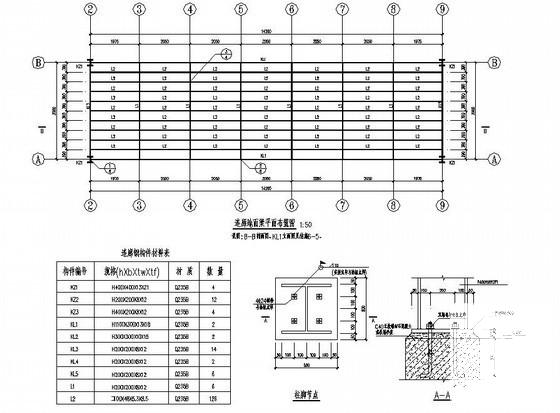

钢结构建筑施工图纸 - 1 -

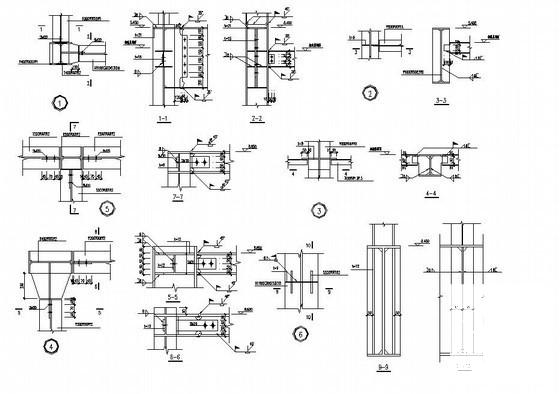

钢结构建筑施工图纸 - 2 -

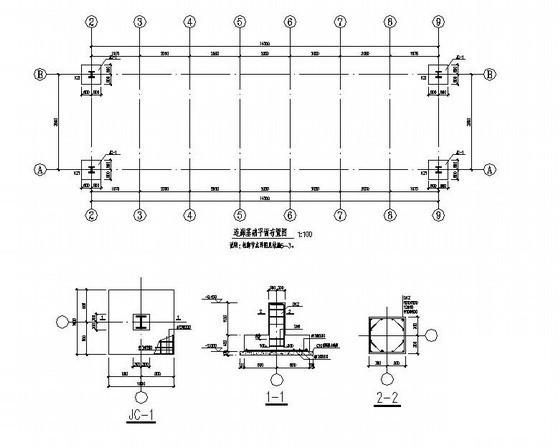

钢结构建筑施工图纸 - 3 -
钢结构建筑施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.48 MB
- 收藏次数：0
-
文件名称：
附件-995878855860755676757.rar
