一份钢结构室内篮球馆结构CAD施工图纸（建筑图纸）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目是钢结构篮球馆项目，采用门式钢架结构，地上一层；檐口高度：9.257米，跨度22.5米，建筑设计面积：1862.00平方米，建筑占地面积：1862.00平方米，抗震设防烈度为7度。
结构专业该资料包含：钢 结构设计说明 ，基础 平面布置图 ，基础详图，锚栓布置图，锚栓详图，结构平面图，刚架简图，钢架图， 节点图 ，屋面、墙面檩条布置图等共计10张图。

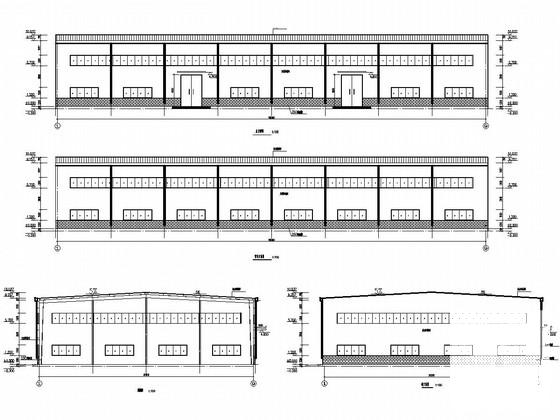

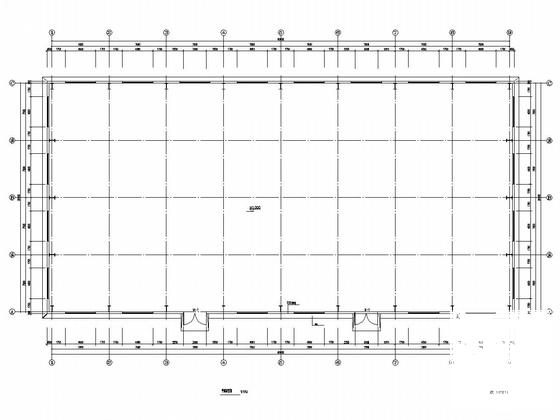

建筑专业该资料包含：建筑设计说明，立面图，平面图，剖面图等共计4张图。
总计14张图。

锚栓布置图

结构平面图

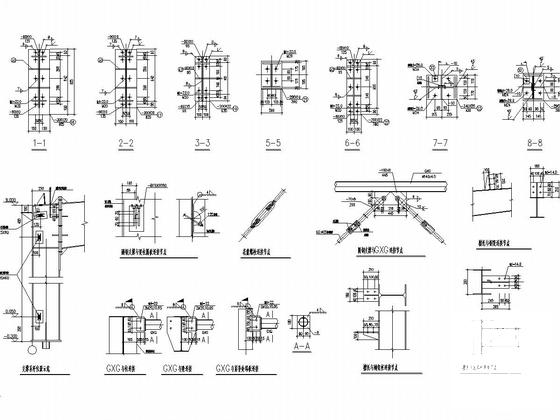

节点详图

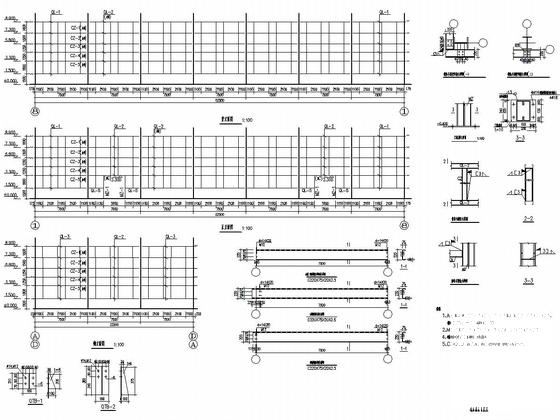

墙面檩条布置图

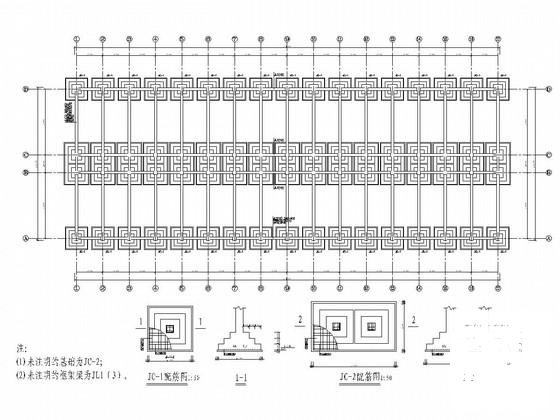

平面布置图

屋面排水图

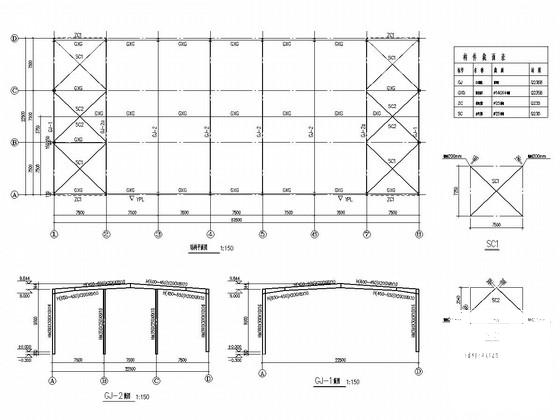

钢架图
