一份钢结构篮球场结构CAD施工图纸（建筑图纸）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构, 钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目为特勤消防站内部配套设施-体能训练馆工程篮球馆，建筑建筑设计结构形式：门式刚架结构，建筑设计面积：1226.720平方米，抗震设防烈度为7度。

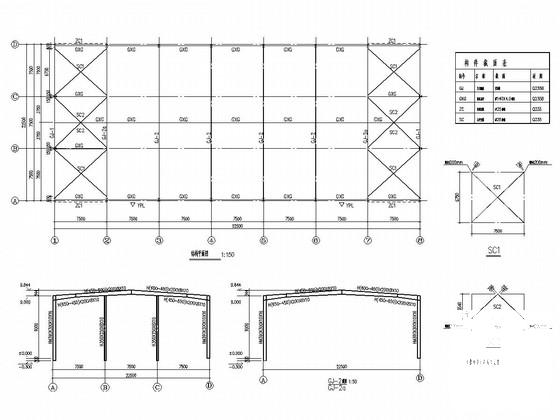

结构专业该资料包含：钢 结构设计说明 ，基础 平面布置图 ，基础详图，锚栓布置图，锚栓详图，结构平面图，刚架简图， 节点图 ，屋面、墙面檩条布置图等10张图。

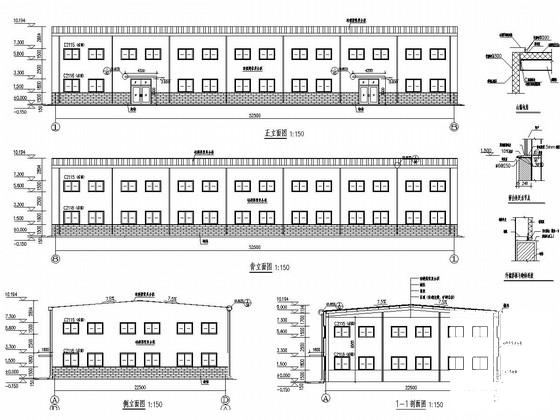

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图， 节点图 等5张图。
共计15张图。

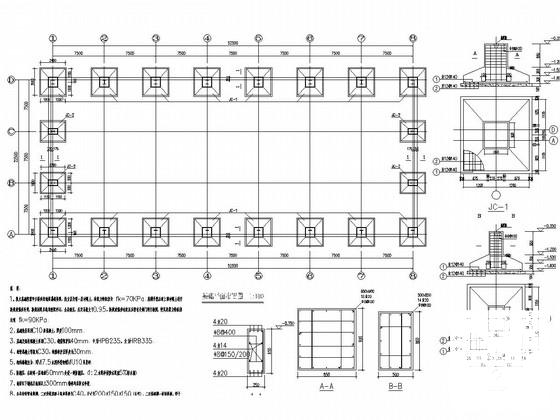

基础平面布置图、基础详图

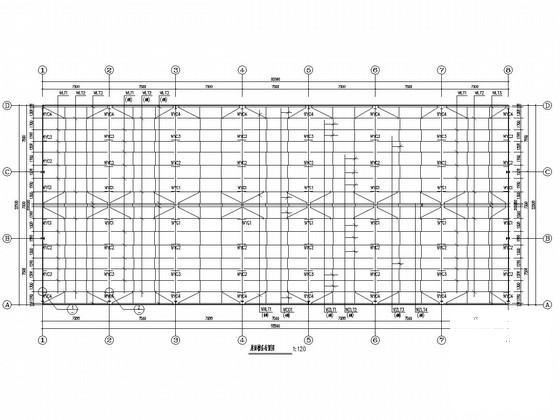

屋面檩条布置图

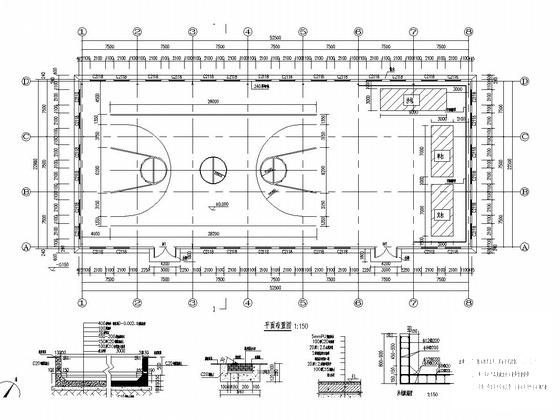

平面图

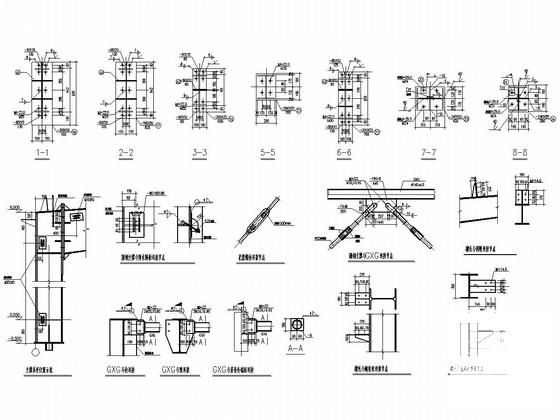

节点详图

锚栓平面布置图 锚栓详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
