轻钢结构羽毛球馆建筑结构设计CAD施工图纸
- 建筑类别：体育
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：5年,25年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 风压：0.40kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
该项目采用轻钢结构
该资料包含：建筑
结构设计说明
，平面图，基础平面布置图，锚栓平面布置图，基础
节点图
，效果图，屋面平面图，钢
结构设计说明
，结构平面布置图，柱间支撑立面图，GJ-1构件图，檩条
平面布置图
，墙梁图等
共14张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

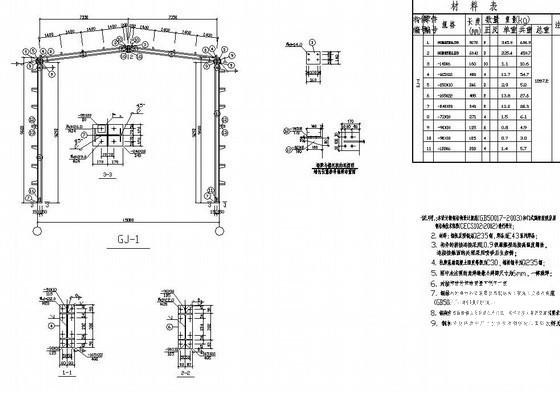

钢结构建筑施工图纸 - 1 -

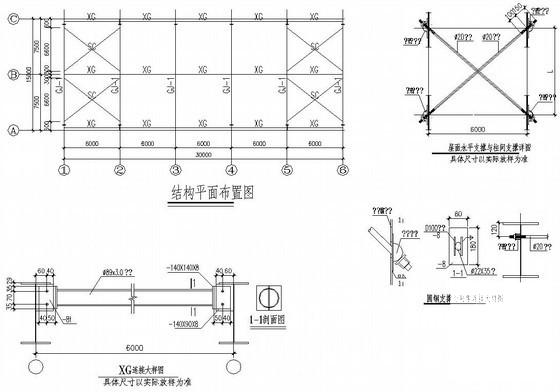

钢结构建筑施工图纸 - 2 -

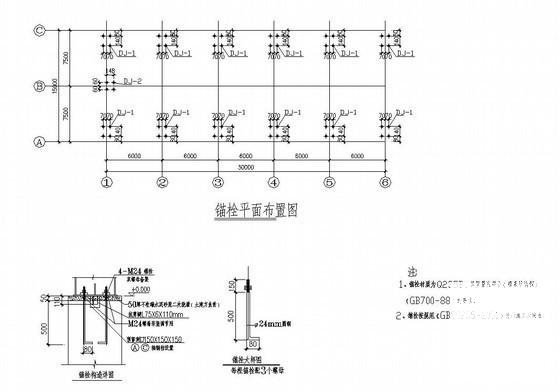

钢结构建筑施工图纸 - 3 -

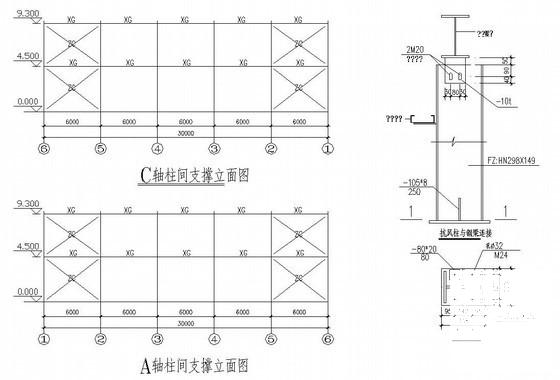

钢结构建筑施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.82 MB
- 收藏次数：0
-
文件名称：
附件-995887955909678678655.rar
