[CAD]框架结构营业大楼结构施工图纸（带连廊）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 参考图纸：36张

附件详情

该项目是无锡某框架结构营业大楼项目，地震设防烈度：6度，设计基本地震加速度值0.05g，设计地震分组为第一组；建筑场地类别：Ⅲ类；地基基础设计等级为甲级。
包括： 结构施工图 设计总说明，桩位 平面布置图 ，结构布置图，基础梁配筋图，承台详图，柱、混凝土墙平法施工图，柱平法施工图，梁平法施工图，楼板配筋图等共计36张图。

混凝土墙平法施工图

柱板配筋图

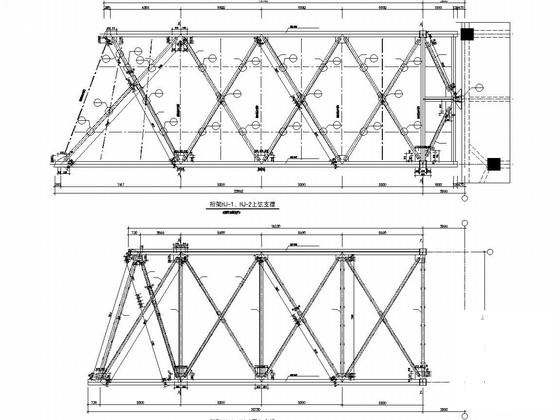

桁架HJ-1、HJ-2下弦支撑

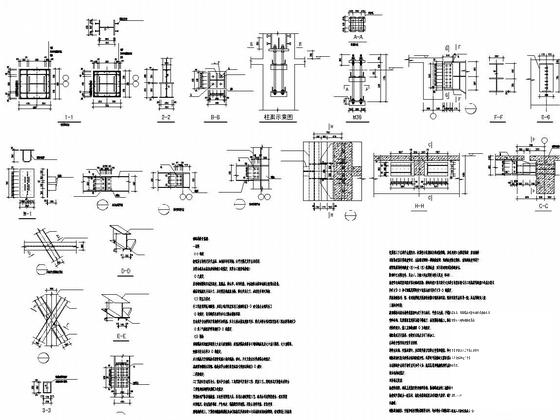

节点图

22.350m层板配筋图

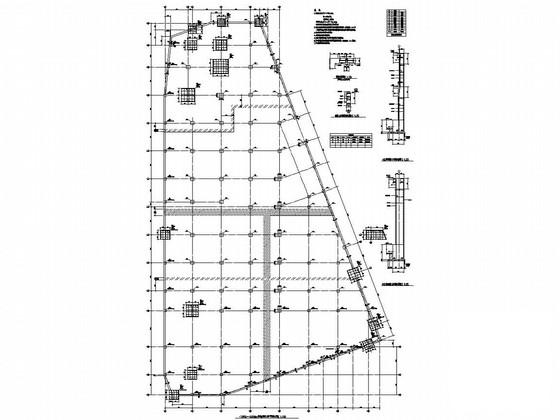

第 1 张图

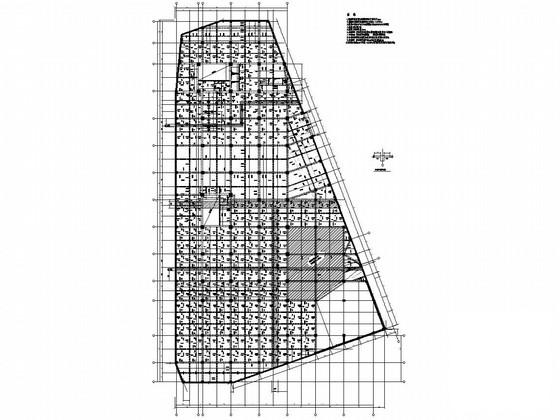

第 2 张图

第 3 张图

第 4 张图

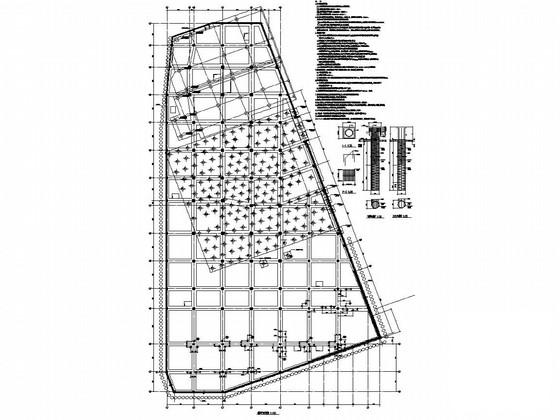

第 5 张图

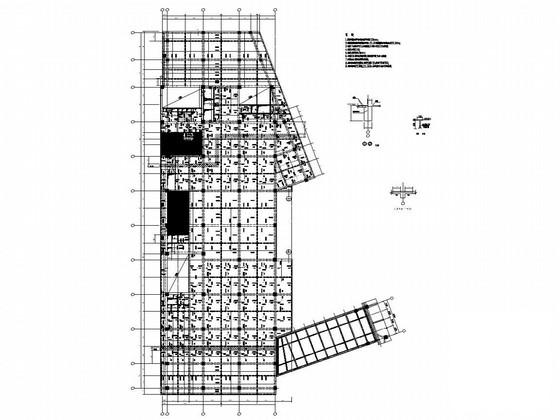

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
