国内上两层框架结构住宅楼建筑结构大样图(8度抗震)

附件详情

北京某住宅建筑结构图
该资料为:北京某住宅建筑结构图
抗震设防烈度:8度
结构类型:钢筋混凝土框架结构
建筑层数:二层
该资料包含:
1、建筑图:
建筑工程说明、门窗表及装修做法、各层平面图、立面及剖面图、屋顶平面图、节点大样图、楼梯及卫生间平面图、墙身详图共9张图纸;
2、结构图:
筏板基础结构图、各层楼板模板图、集水井及墙体构造大样、柱结构图、楼梯结构图、各层楼板梁配筋图、屋面梁配筋图、楼梯配筋表共10张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

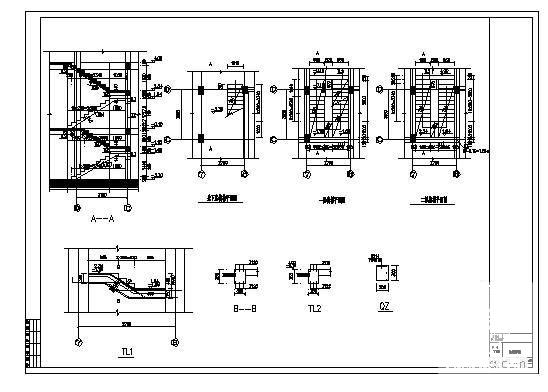

  • 住宅建筑抗震 - 1
    住宅建筑抗震 - 1

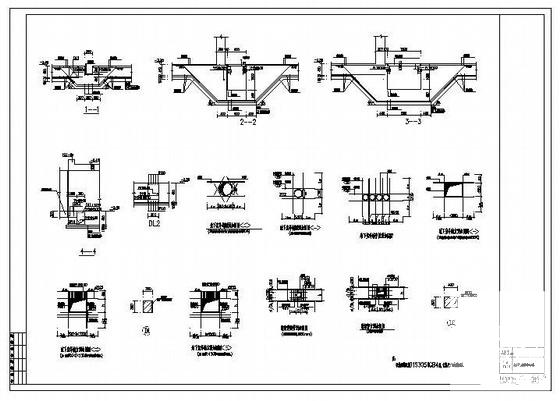

  • 住宅建筑抗震 - 2
    住宅建筑抗震 - 2

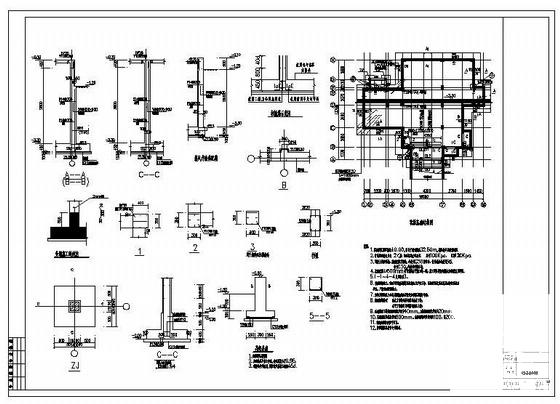

  • 住宅建筑抗震 - 3
    住宅建筑抗震 - 3

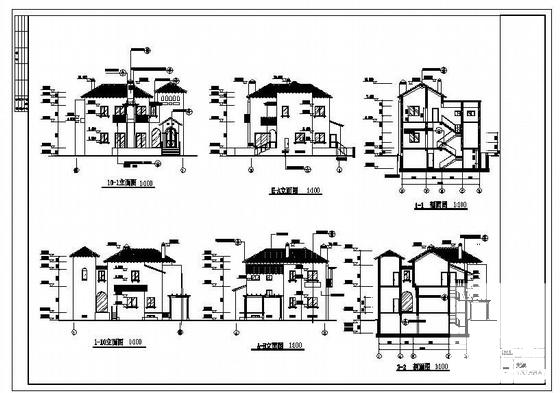

  • 住宅建筑抗震 - 4
    住宅建筑抗震 - 4
以上是部分截图,请下载附件后查看完整高清内容
