4层框架结构私人住宅楼建筑结构全套CAD施工大样图

附件详情

该项目是广东私人住宅项目，地上4层，框架结构，抗震设防烈度为6度，采用天然地基独立基础，基础设计等级为丙级。

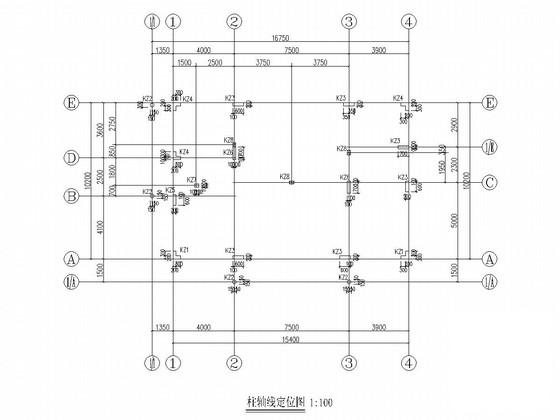

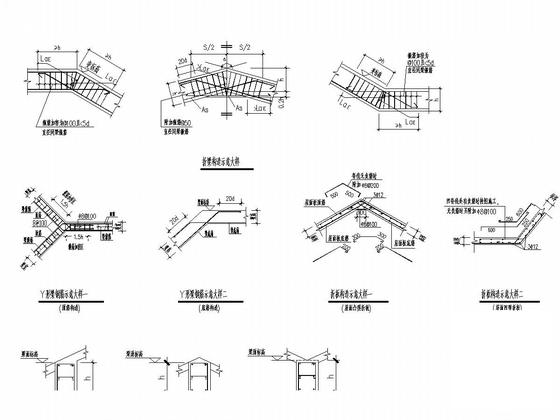

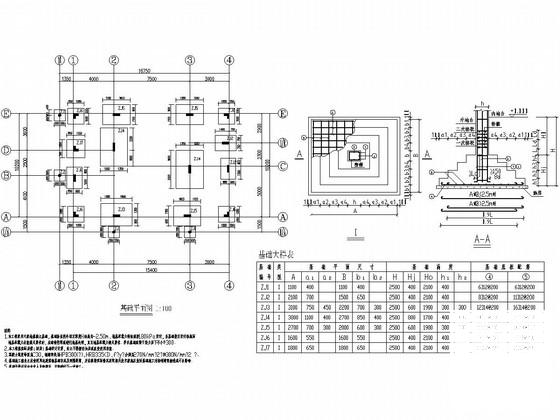

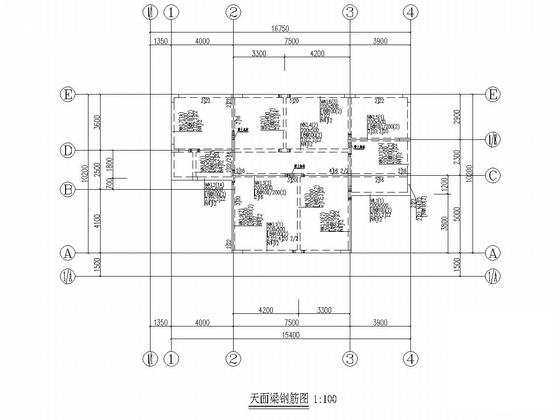

结构专业该资料包含：结构设计总说明，楼梯表大样图，柱表大样图，基础平面图，地梁钢筋平面图，柱轴线定位图，梁、板钢筋图，节点大样图，共计12张图。
建筑专业该资料包含： 建筑施工 图及构造设计总说明，平面图，立面图，剖面图，门窗大样，节点大样图，共计9张图。
分享投稿时间：近几年2月。
