5层框架结构私人住宅楼结构设计施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震, 6度抗震
  • 风压:0.50kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该项目是广东五层私人住宅项目,框架结构,抗震设防烈度为6度,旋挖成孔灌注桩基础,桩基础设计等级:乙级。
结构专业该资料包含: 结构设计说明 ,钢筋混凝土结构平面整体表示法梁构造通用图说明,桩基平面图,地梁平面图,灌注桩说明,各层柱平面图,梁配筋图,板配筋图,楼梯图等共计17张图。
建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,门窗表,大样图等共计9张图。
分享投稿时间:近几年12月。

桩基平面图

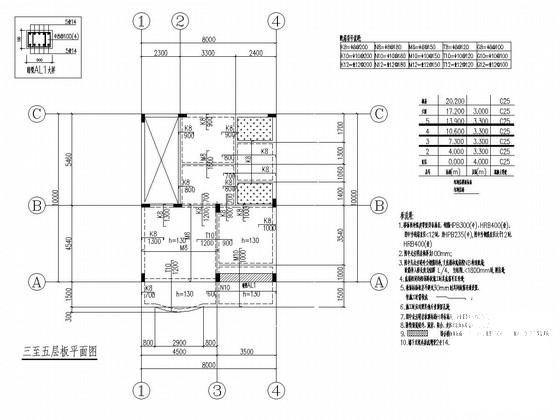

三至五层板平面图

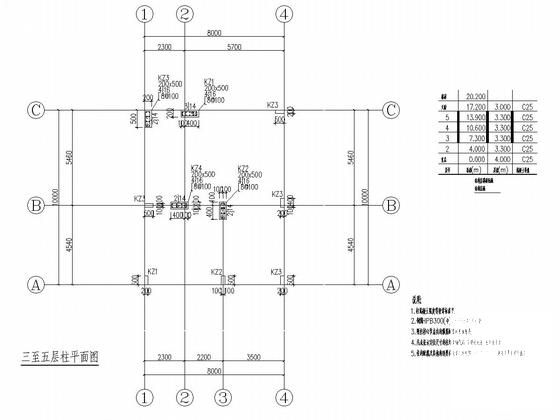

三至五层柱平面图

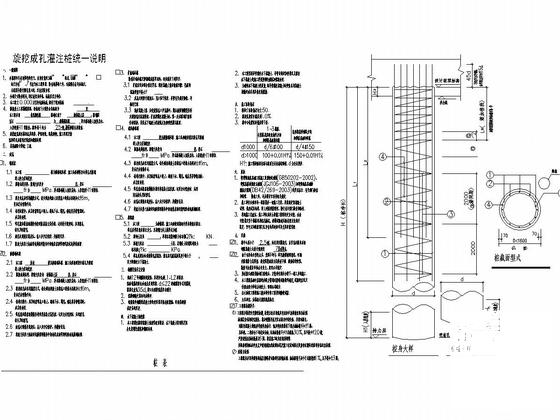

灌注桩说明

二~五层平面图

大样图

三至五层梁平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构住宅楼设计 - 1
    框架结构住宅楼设计 - 1
  • 框架结构住宅楼设计 - 2
    框架结构住宅楼设计 - 2
  • 框架结构住宅楼设计 - 3
    框架结构住宅楼设计 - 3
  • 框架结构住宅楼设计 - 4
    框架结构住宅楼设计 - 4
  • 框架结构住宅楼设计 - 5
    框架结构住宅楼设计 - 5
  • 框架结构住宅楼设计 - 6
    框架结构住宅楼设计 - 6
  • 框架结构住宅楼设计 - 7
    框架结构住宅楼设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
