3500平米7层框架结构带商业网点住宅楼建筑结构全套施工CAD大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:48张
  • 设计年代:近代

附件详情

该项目是带商业网点的7层住宅楼,地上住宅楼层高一层3.3m,二至七层为3m,商业部分一层层高为4.5m,二层层高为3.3m,总建筑面积3470.88平方米,住宅建筑面积为:2789.76平方米,商业建筑面积为528.24平方米。
建筑设计结构形式为框架结构,结构嵌固端所在位置为基础顶。抗震设防烈度为7度,采用独立基础,基础设计等级为丙级。
结构专业该资料包含: 结构设计说明 ,基础图,基础大样图,墙柱布置图,梁配筋图,板配筋图,墙、柱配筋表,楼梯图等共计26张图。
建筑专业该资料包含:建筑设计说明,节能说明,平面图,立面图,剖面图, 节点详图 ,外墙详图,商业造型大样图等共计22张图。
分享投稿时间:近几年5月,总计48张图。

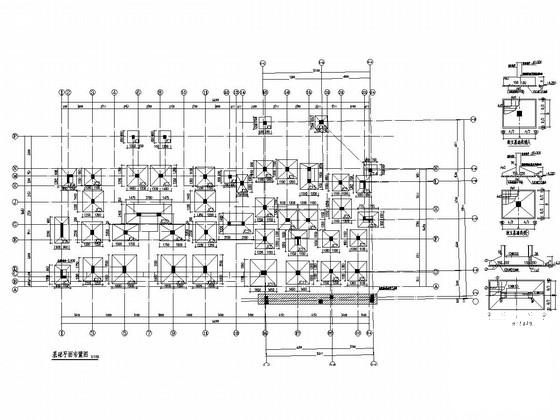

基础 平面布置图

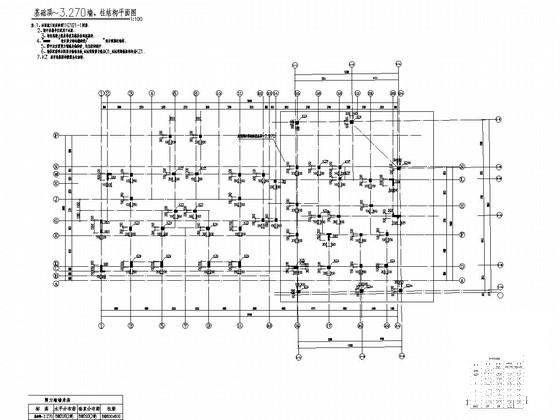

基础顶~3.270墙、柱结构平面图

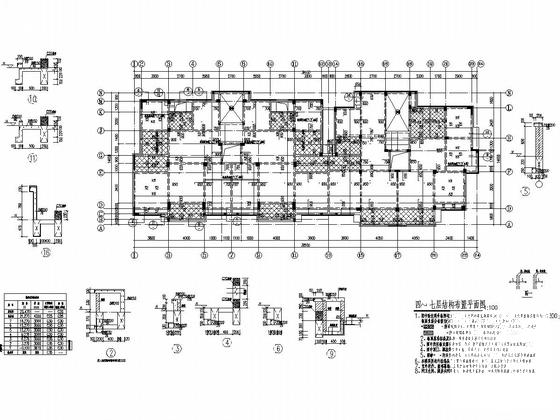

四~七层结构布置平面图

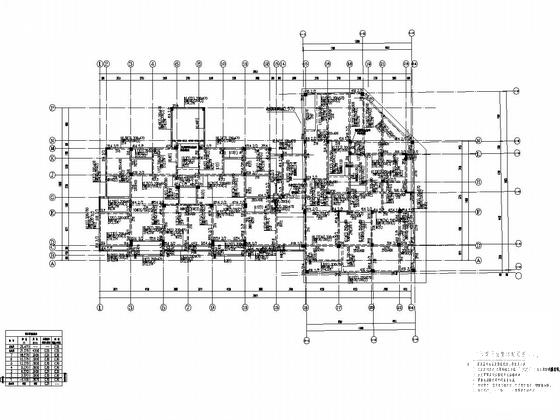

二层梁平面整体配筋图

一层平面图

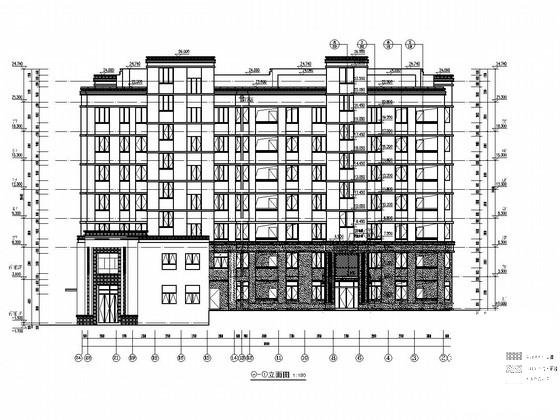

立面图

节点大样图

大样图

三层结构布置平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
