9层框架结构私人住宅楼结构设计施工CAD图纸

附件详情

该项目是广西某私人住宅项目，主体地上9层，框架结构，总建筑面积2743.31平面米，高度34.2米，基础采用人工挖孔桩基础，基础设计等级为乙级，该项目为非抗震设计。

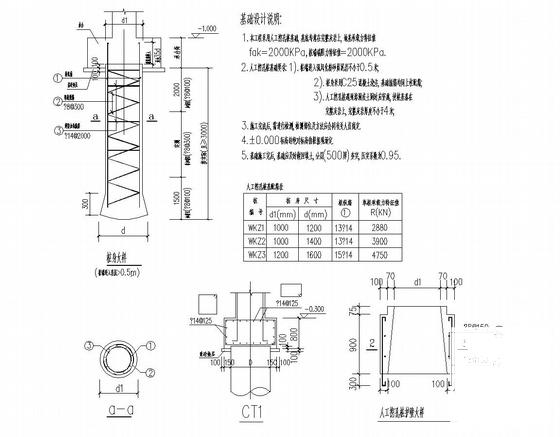

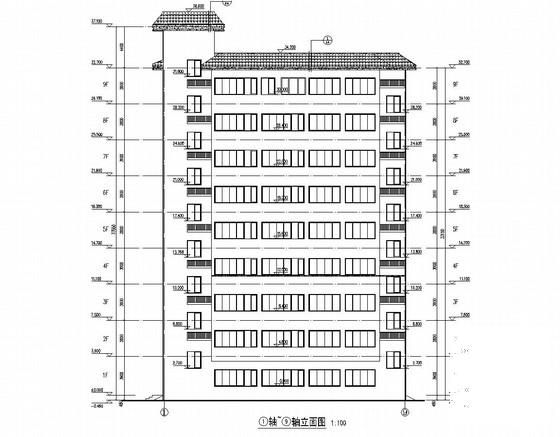

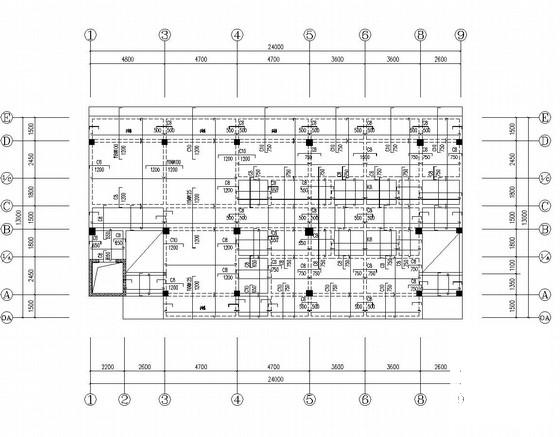

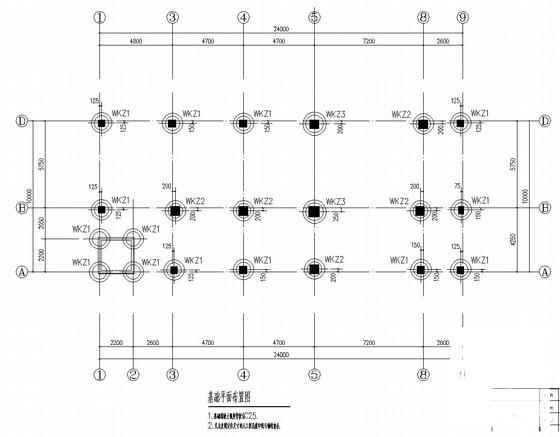

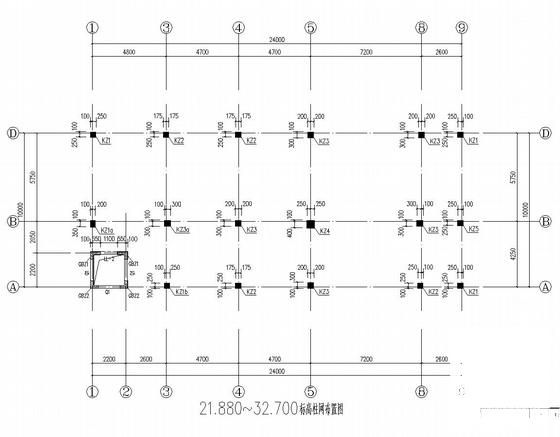

该资料包含： 结构设计说明 ，基础 平面布置图 ，柱网布置图，楼梯电梯顶平面布置及梁配筋图，梁配筋图，板配筋图，楼梯图，建筑设计说明，立面图，平面图，剖面图，节点图等共计39张图。非常详细。
出图日期：4月。
