450平4层框架结构独栋别墅结构施工CAD图纸

附件详情

该项目是独栋别墅项目，地上4层，框架结构，占地面积100.0平方米，总建筑面积451.4平方米，建筑高度12.3米。一层设有客厅、酒吧、卫生间、餐厅、厨房；二层和三层一样，设有5间卧房各带一个卫生间；四层设有客厅、卫生间1间、卧室带卫生间；抗震设防烈度为7度，独立基础。

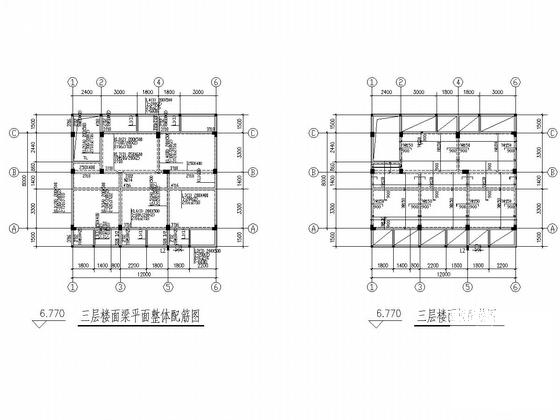

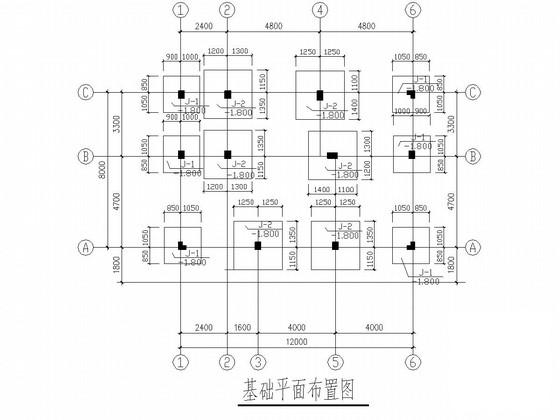

结构专业该资料包含：结构设计总说明，基础平面图，柱平法施工图，基础梁平面整体配筋图，各层楼面梁、板平面整体配筋图，楼梯图，共计8张图。

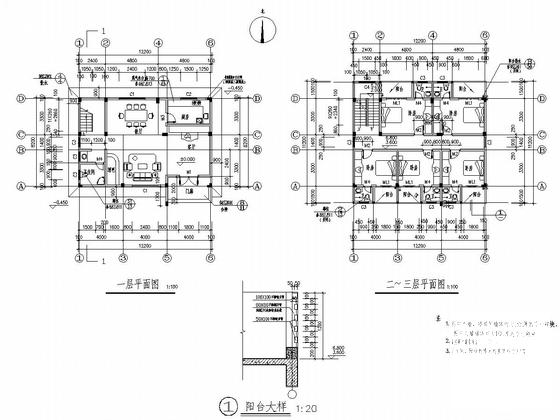

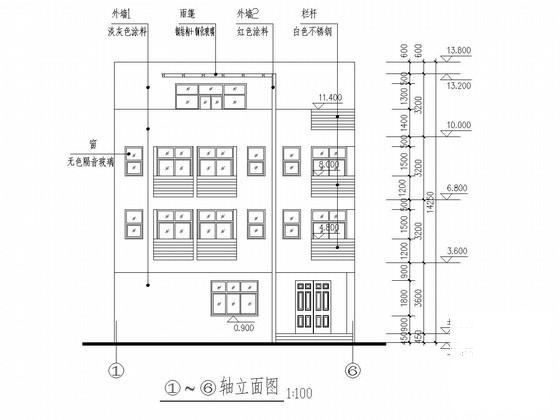

建筑专业该资料包含： 建筑施工 设计总说明，平面图，立面图，剖面图共计5张图。
总计13张图。
