地上3层框架结构独栋别墅结构施工CAD图纸
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 参考图纸：9张
附件详情
本项目为海南某独栋别墅，地上三层，建筑设计结构形式为框架结构，基础为独立基础。

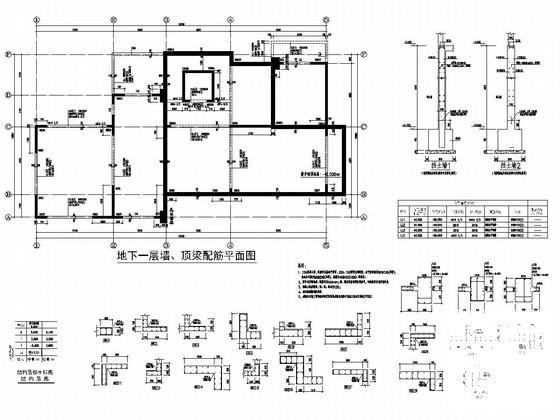

该资料包含：墙、顶梁配筋平面图、顶板配筋平面图、楼梯图等共9张图纸。

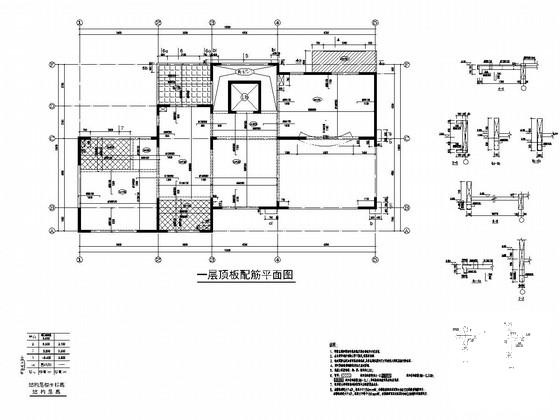

一层顶板配筋平面图

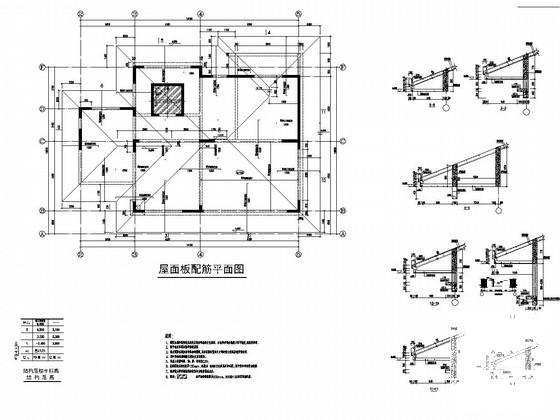

屋面板配筋平面图

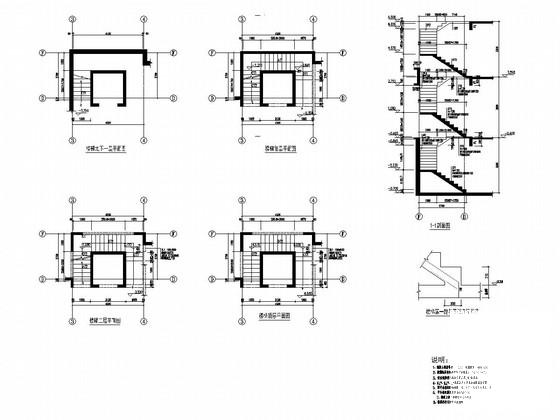

楼梯结构图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构独栋别墅 - 1 -
框架结构独栋别墅 - 2 -
框架结构独栋别墅 - 3 -
框架结构独栋别墅 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.05 MB
- 收藏次数：0
-
文件名称：
附件-995887870707789770577.zip
