两栋地上3层框架结构别墅结构施工CAD图纸
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：其它基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 地下室功能：车库
- 参考图纸：22张
附件详情
该附件为江苏某两栋小别墅，地上三层，地下一层，高为11米，建筑设计结构形式为框架结构，基础为天然基础，6度设防。
该资料包含：
结构设计说明

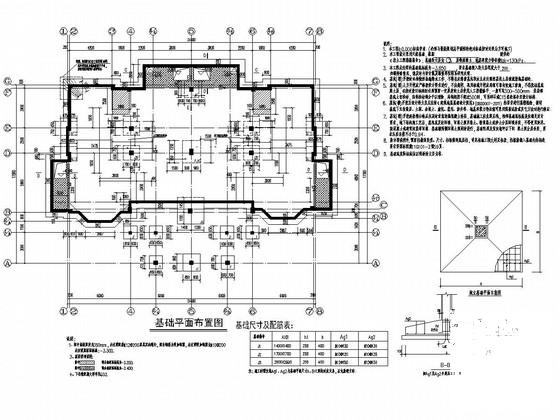

、基础平面布置图、结构
平面布置图
、柱平面配筋图、梁配筋图、板配筋图、
楼梯详图
等共22张图。

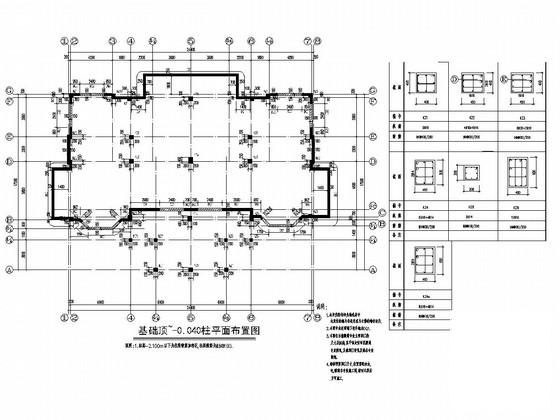

基础顶~-0.040柱平面布置图

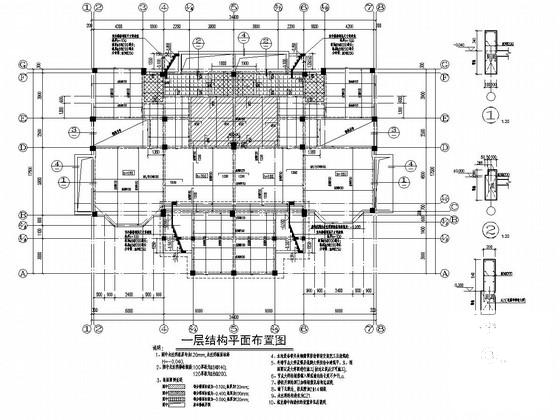

一层结构平面布置图

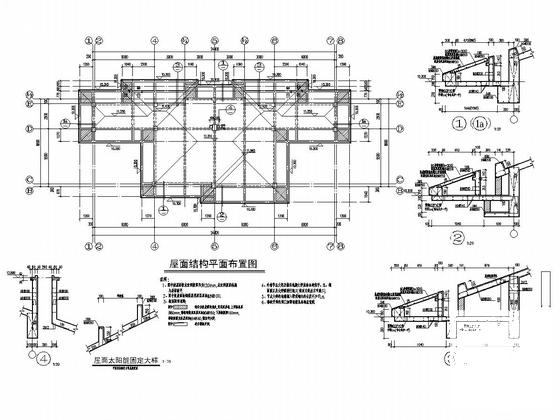

屋面结构平面布置图

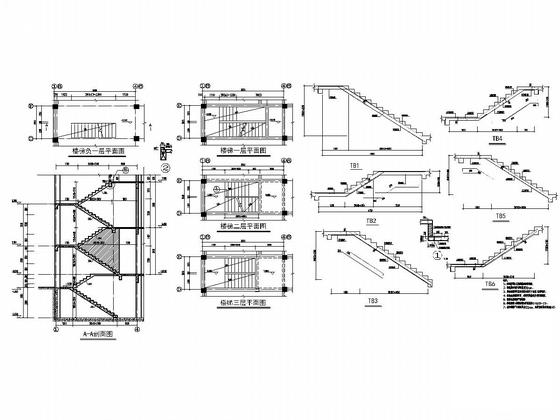

楼梯结构图
二层梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
别墅结构施工图纸 - 1 -
别墅结构施工图纸 - 2 -
别墅结构施工图纸 - 3 -
别墅结构施工图纸 - 4 -
别墅结构施工图纸 - 5 -
别墅结构施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.31 MB
- 收藏次数：0
-
文件名称：
附件-995887985577558085657.zip
别墅结构施工图纸下载
