两栋地上18层剪力墙结构住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 参考图纸：29张
附件详情
本项目为江苏某普通的两栋一样的小区住宅楼，地上18层，地下一层，高为45.175米，结构体系为剪力墙结构，基础为桩基础，7度设防。
该资料包含：
结构设计说明
、基础平面布置图、框架柱平面布置图、结构
平面布置图
、梁配筋图等共29张图纸。

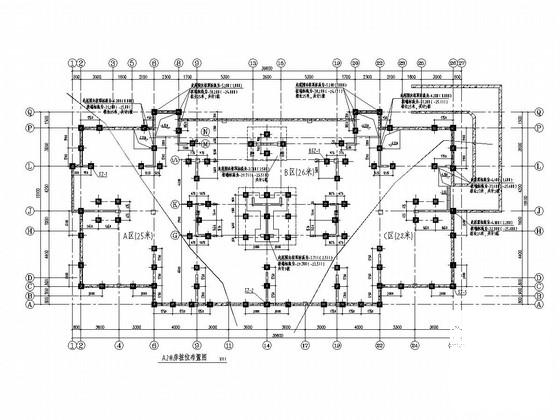

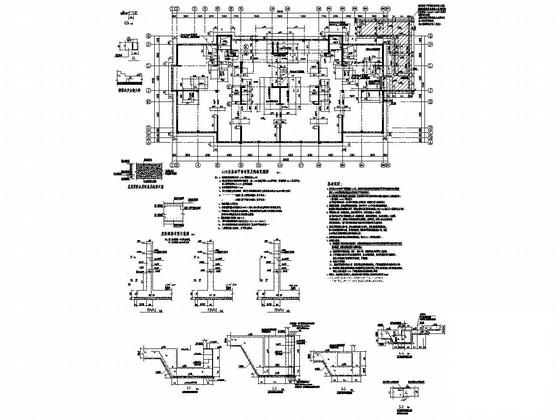

A2#房基础平面布置及筏板配筋图

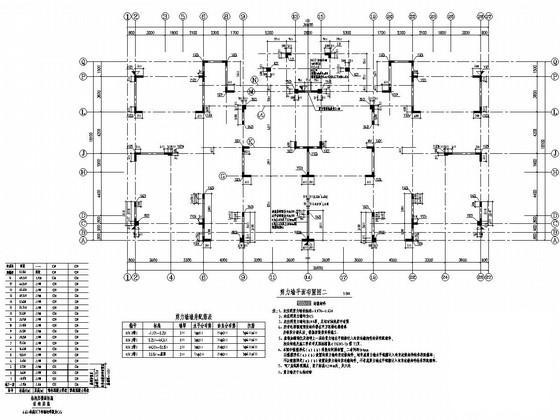

剪力墙平面布置图二

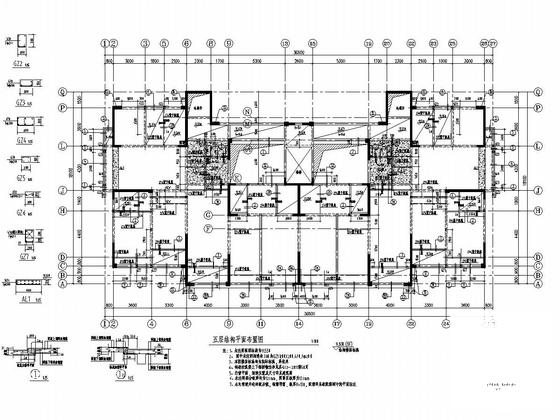

五层结构平面布置图

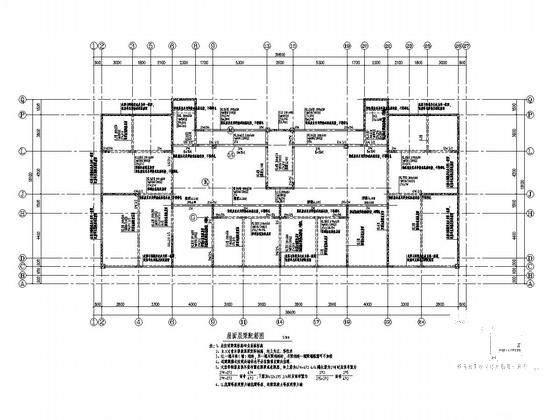

屋面层梁配筋图
五层梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
