地上3层框架结构别墅结构施工CAD图纸
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 参考图纸：11张
附件详情
该附件为某别墅，地上三层，结构类型采用钢筋混凝土框架结构，基础采用独立基础，6度设防。
该资料包含：
结构设计说明
、梁通用说明、基础平面图、基础层梁钢筋图、板钢筋图、楼梯结构图等共11张图纸。
2层梁钢筋图
2层板钢筋图
楼梯结构图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

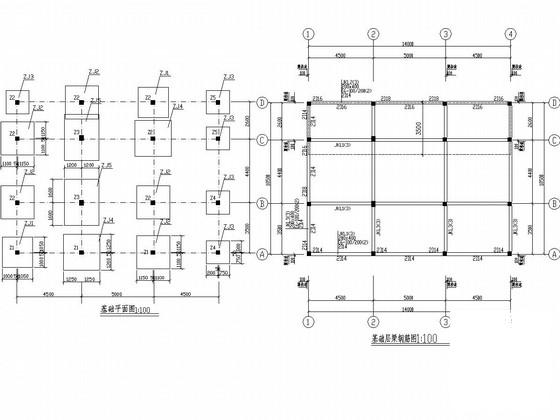

别墅结构施工图纸 - 1 -

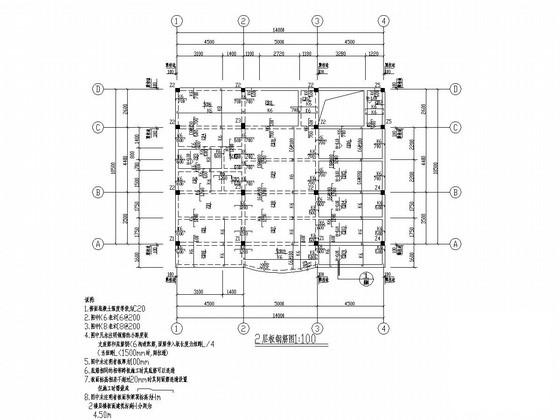

别墅结构施工图纸 - 2 -

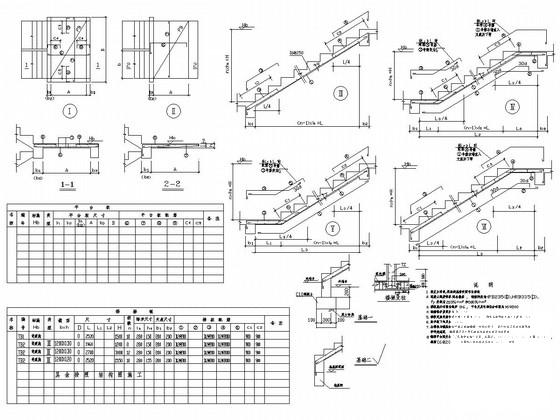

别墅结构施工图纸 - 3 -

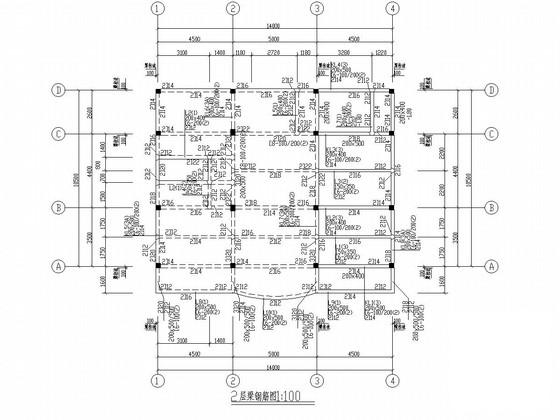

别墅结构施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
