][]地上3层框架结构别墅结构施工CAD图纸
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.70kN/平方米
- 参考图纸：8张
- 设计年代：近代
附件详情
该附件为广东某别墅结构施工图，结构体系为钢筋混凝土框架结构，地上三层，高度为10.6米，基础为柱下独立基础，6度设防。
该资料包含：
结构设计说明

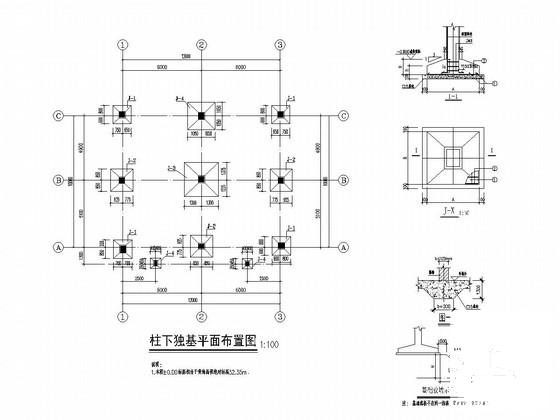

、柱下独基
平面布置图
、梁板配筋平面图、楼梯配筋图等共8张图。

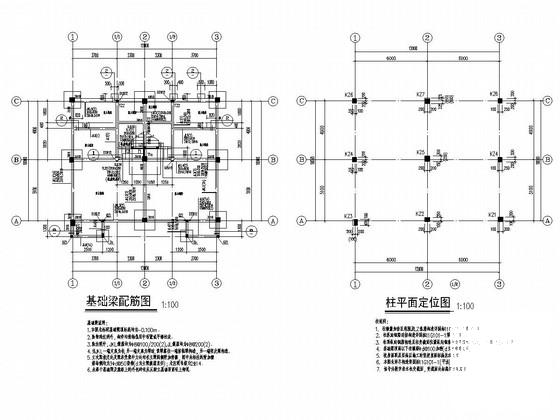

基础梁配筋图

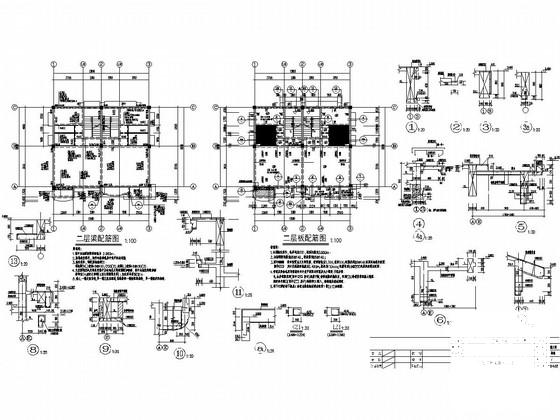

二层梁板配筋平面图

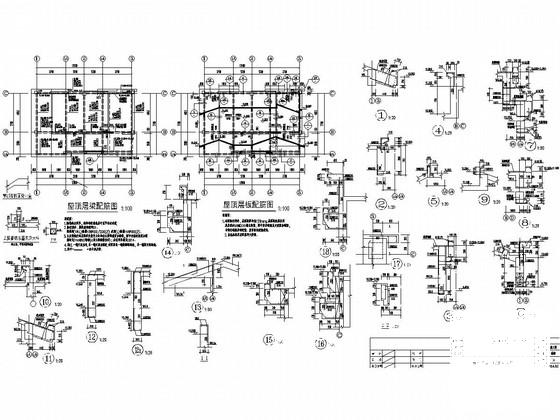

屋顶层梁板配筋平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构别墅施工 - 1 -
框架结构别墅施工 - 2 -
框架结构别墅施工 - 3 -
框架结构别墅施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.08 MB
- 收藏次数：0
-
文件名称：
附件-995888055978577886505.zip
