现代风格3层独栋别墅建筑施工CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅类型：独栋别墅
• 建筑高度：多层建筑
• 外立面材料：幕墙,石材
• 幕墙面板材料：玻璃幕墙
• 钢筋混凝土结构：框架剪力墙
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：CAD2000
• 效果图：有

户型是3层独栋别墅，用地面积396.0平米，总建筑面积366.4平米，占地面积147.7平米，建筑总高度11.1米。框剪结构，7度抗震设防。门前宽13.3米*进深14.6米。本户型外观造型高低错落，天蓝色波型瓦别致大方，色彩明快，采光通风良好，房间尺度设计适宜，空间利用率高。水电图、结构图图纸为JPG格式，施工图还提供了dwg格式的CAD源文件。可直接打印用于建筑。此套图纸完整。

以下是部分图纸展示：

1-4轴立面

D-A轴立面

1-1剖面图

一层平面图

二层平面图

楼梯详图

门廊局部立面大样

4.000m层梁配筋图

电气平面图

效果图

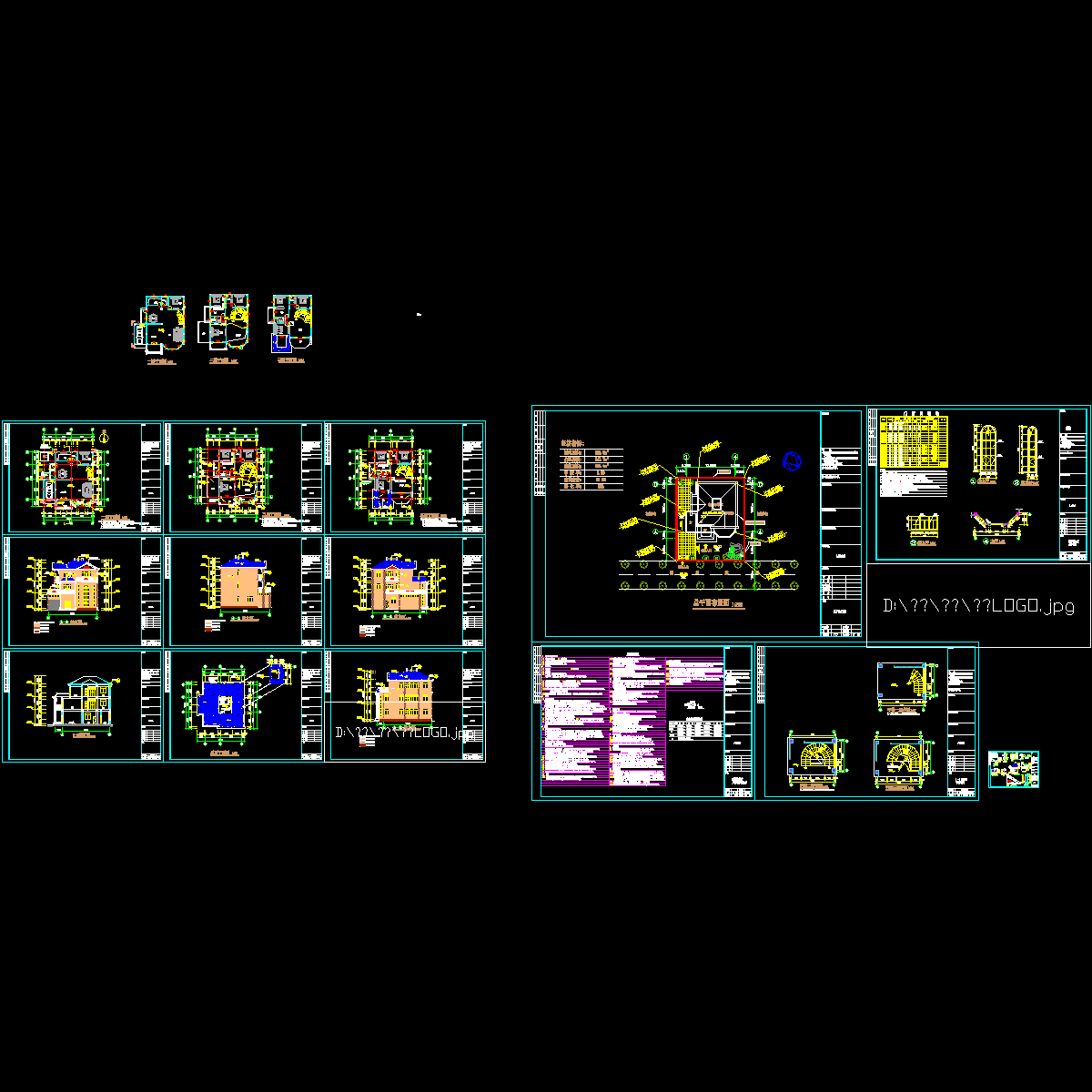

目录概览

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
