单层框架结构加氯加药间全套CAD施工大样图2016
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：一级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
雪压：0.55kN/平方米
-
参考图纸：20张
-
设计年代：近代
该附件是
单层框架结构加氯加药间全套图纸2016
，出图时间是。
建筑概述：建筑总高4.80m。包含图纸种类3种：结构、建筑、电气。
附件内含：结构设计总说明、基础平面布置图、框架柱平法施工图、屋面梁平法施工图、屋面板配筋图、屋面女儿墙造型大样、独立基础大样、雨篷详图、建筑设计总说明、材料做法表、门窗详图、建筑平面图、建筑立面图、建筑剖面图、墙身大样图、电气设计说明、配电系统图、管线平面图、药业配置罐制作图、电气平面图、管道系统图、给排水设计说明等，cad格式，共计图纸20张。

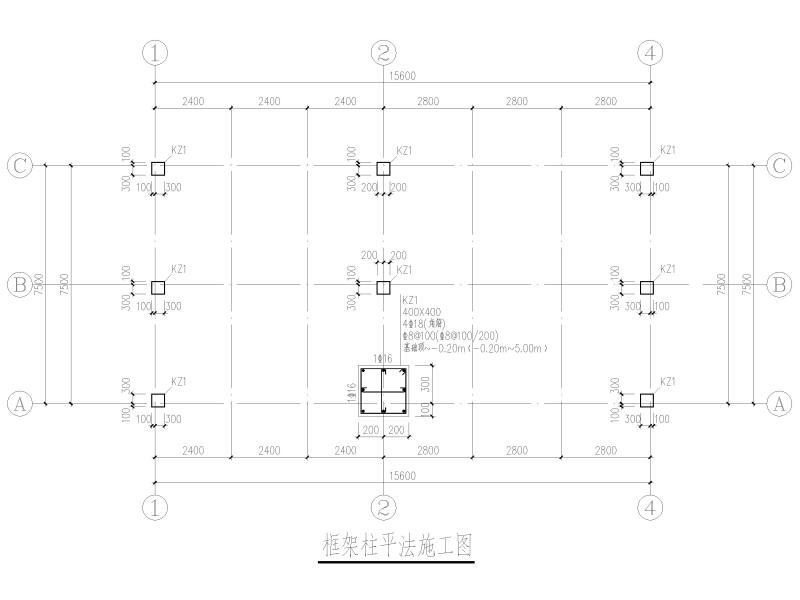

框架柱平法施工图

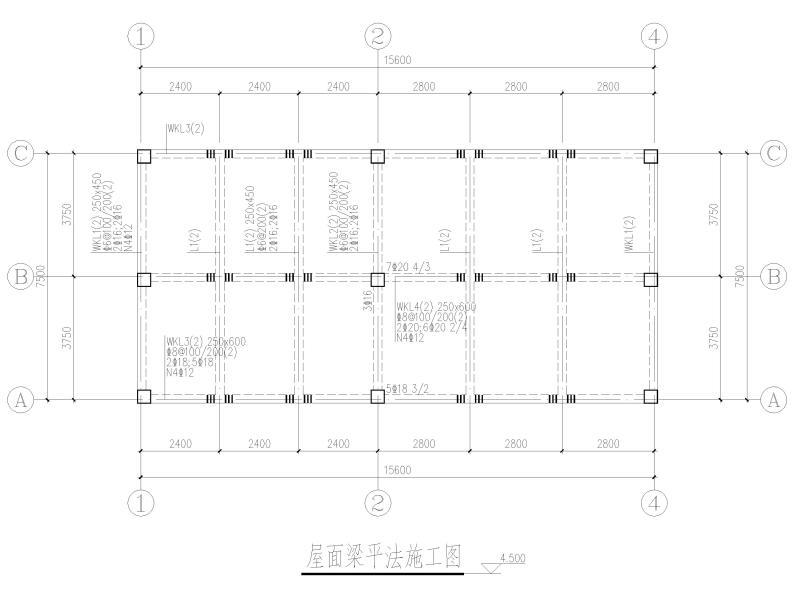

屋面梁平法施工图

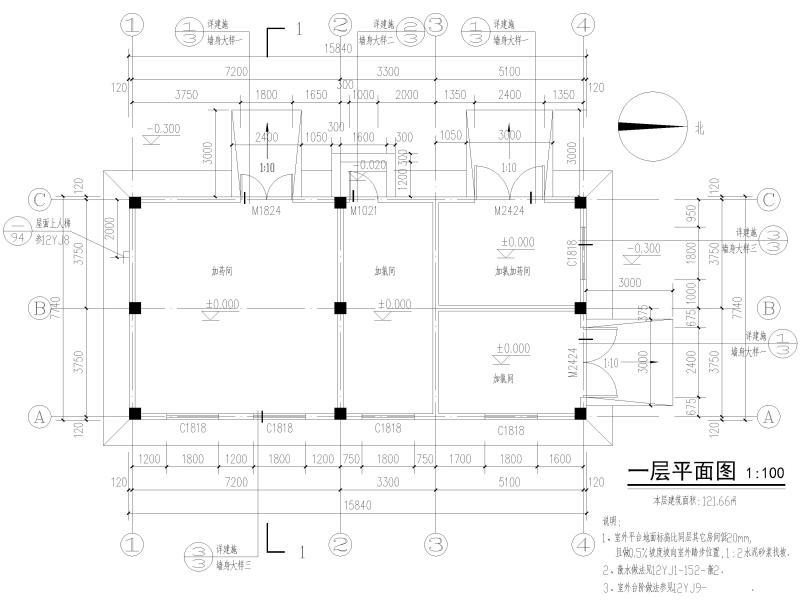

建筑平面图

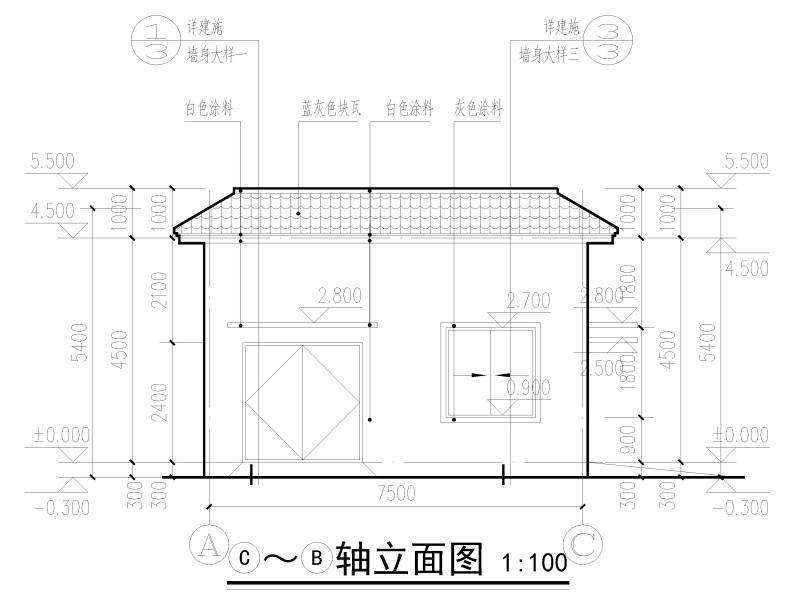

建筑立面图

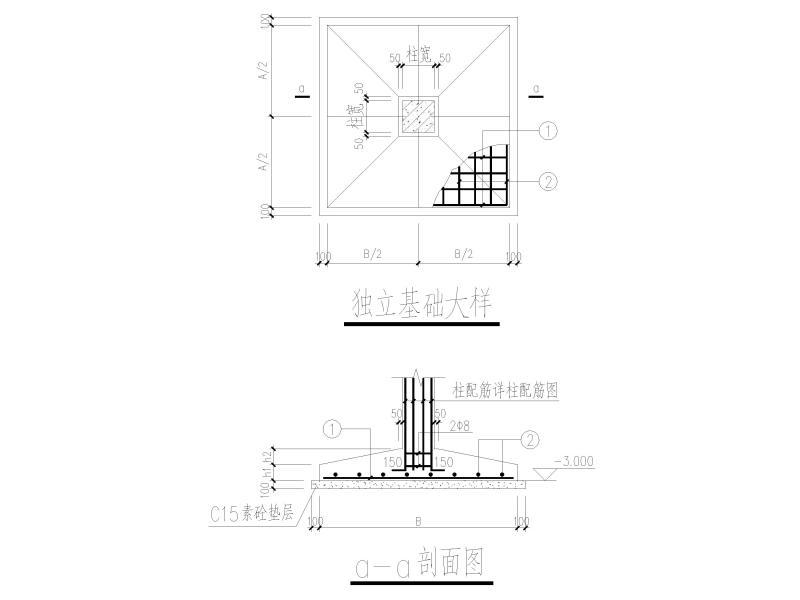

独立基础大样
