污水厂加氯间CAD施工图纸.dwg

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目为咸宁市某河污染综合治理工程污水污泥处理工程加氯间。单层钢筋混凝土框架结构。 　　总建筑面积234M2，建筑基底面积244.5M2。建筑抗震设防烈度为6度，建筑耐火等级为二级;火灾危险性分类为乙类。建筑合理使用年限为50年。 　　该项目设计标高±0.000米相当于黄海高程25.30米。室内外高差0.300米。 　　该项目屋面防水等级为Ⅱ级。 　　建筑物混凝土结构的环境类别：设计地面以上一类，设计地面以下为二a类。 　　裂缝控制等级：三级。 　　基本风压:Wo=0.35kN/m￠,地面粗糙度:B类。 　　设计荷载标准值： 　　恒载：屋面防水隔热层 3.05KN/m￠；屋面找坡材料容重≤6.0KN/m￡ 　　使用活荷载：不上人屋面：0.5KN/m￠ 　　污水处理规模:近期为6万m3/d，远期增加6万m3/d。加氯间供污水二级处理出水加氯消毒,土建按远期12万m3/d规模设计, 设备按6万m3/d安装。 　　加氯间包括氯库间、真空加氯机间和氯吸收装置间。二级处理出水消毒加氯量按5~12mg/L设计.氯库间氯瓶储备量设12个氯瓶，8个在线，分成两个汇流排，每排设置5个瓶位。

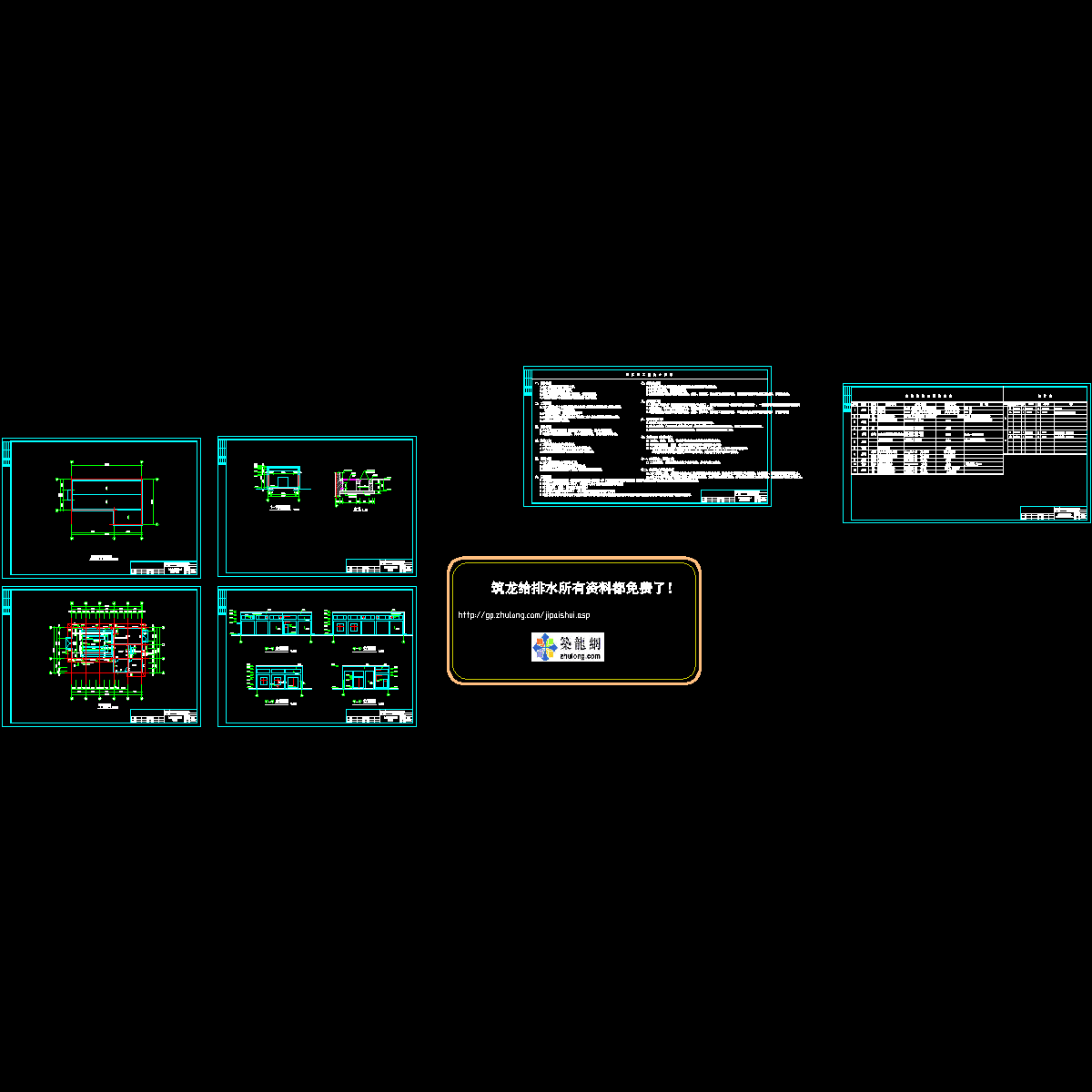

加氯间建筑.dwg

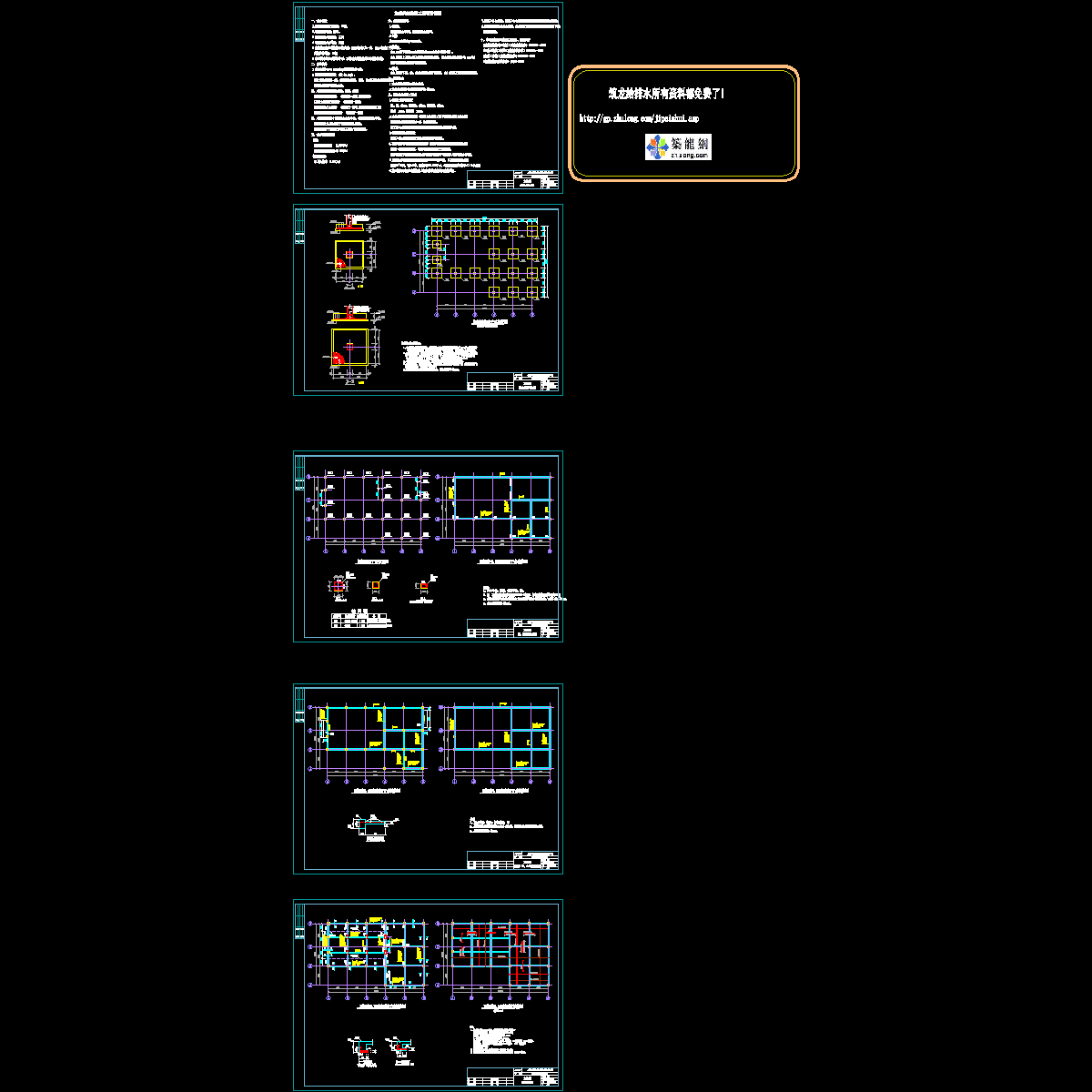

加氯间结构.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
