单层框架结构卫生间结构施工CAD大样图2020
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.5kN/平方米
-
参考图纸：9张
-
设计年代：近代
该附件是
单层框架结构卫生间
结构施工图
，出图时间是7月。
附件内含：结构设计总说明、梁墙柱平法补充及调整、分部分项工程说明、卫生间基础布置平面图、柱定位平面图、地梁配筋图、屋面梁配筋图、屋面板配筋图...... ，cad格式，共计图纸9张。

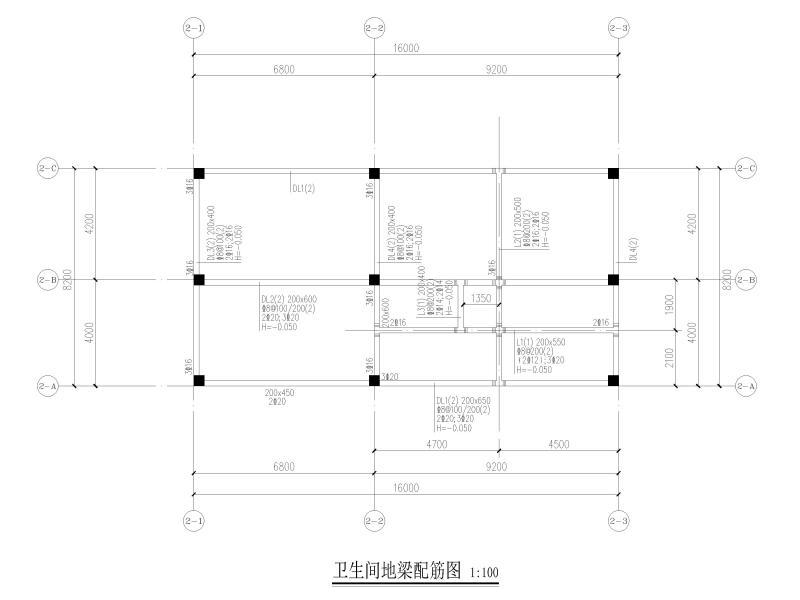

地梁配筋图

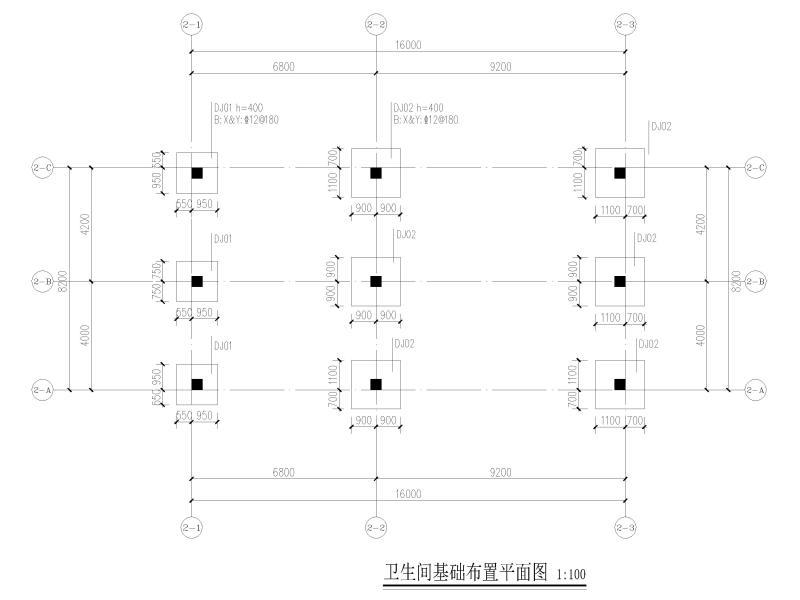

基础布置平面图

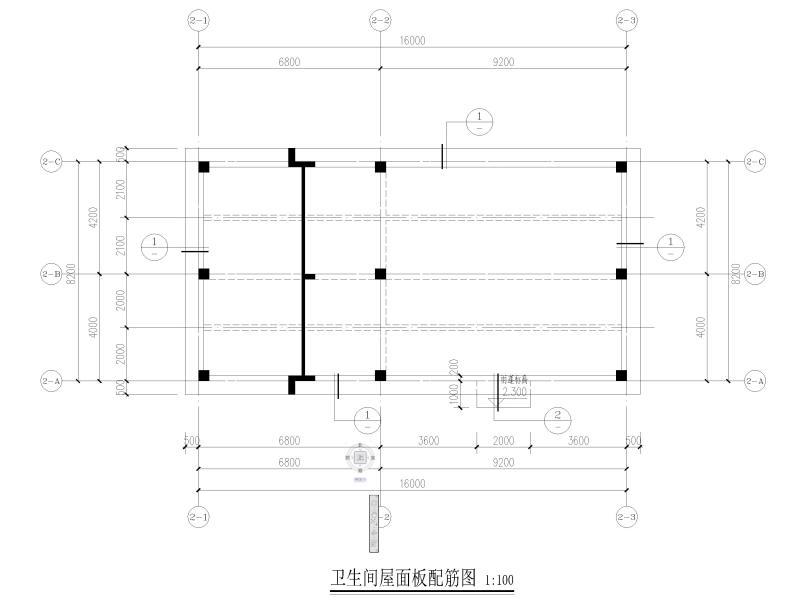

屋面板配筋图

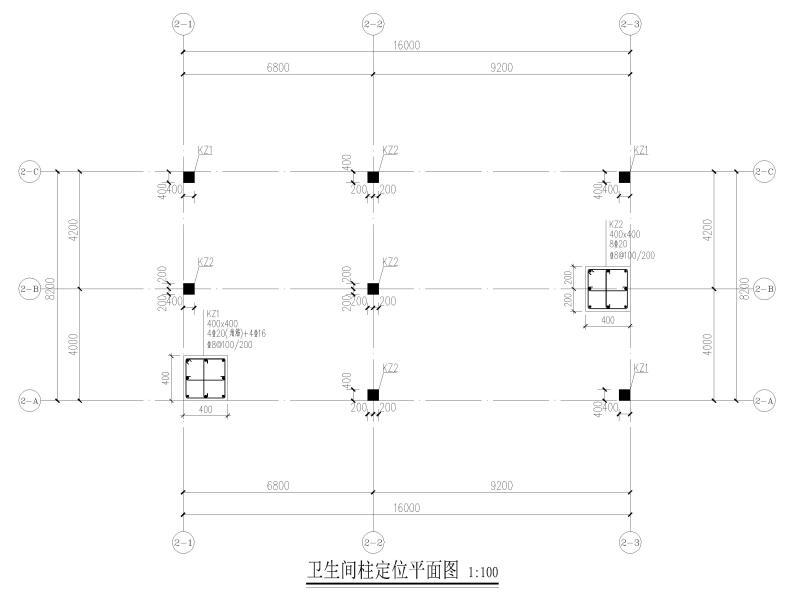

柱定位平面图

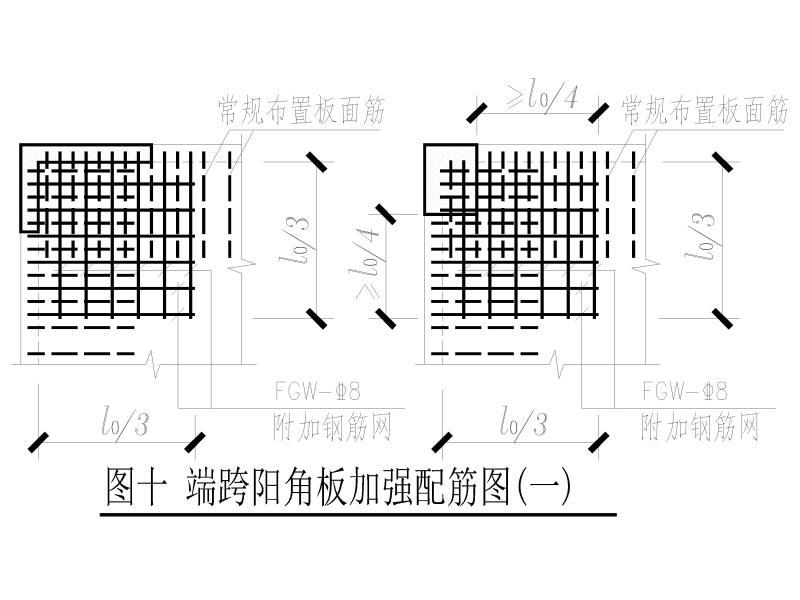

端跨阳角板加强配筋图
