2层框架结构隧道管理用房结构施工CAD大样图2020
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑地上层数：2层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
特种结构：水池
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.40kN/平方米
-
地下室功能：车库,其他
-
参考图纸：13张
-
设计年代：近代
该附件是
框架结构隧道管理用房
结构施工图
，出图时间是4月。
附件内含：结构设计总说明、基础设计说明、基础平面布置图、柱施工图、结构平面布置图及板配筋图、梁施工图、管理用房大样图等，cad格式，共计图纸7张。

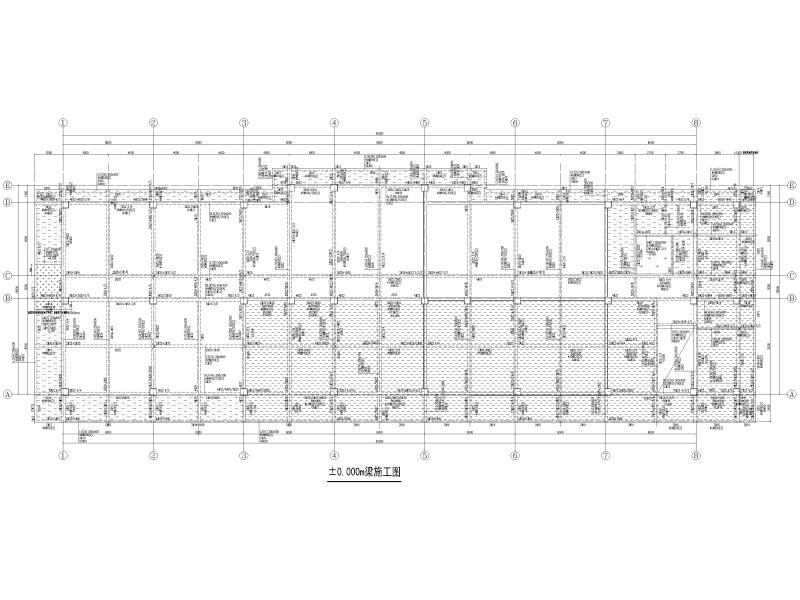

梁施工图

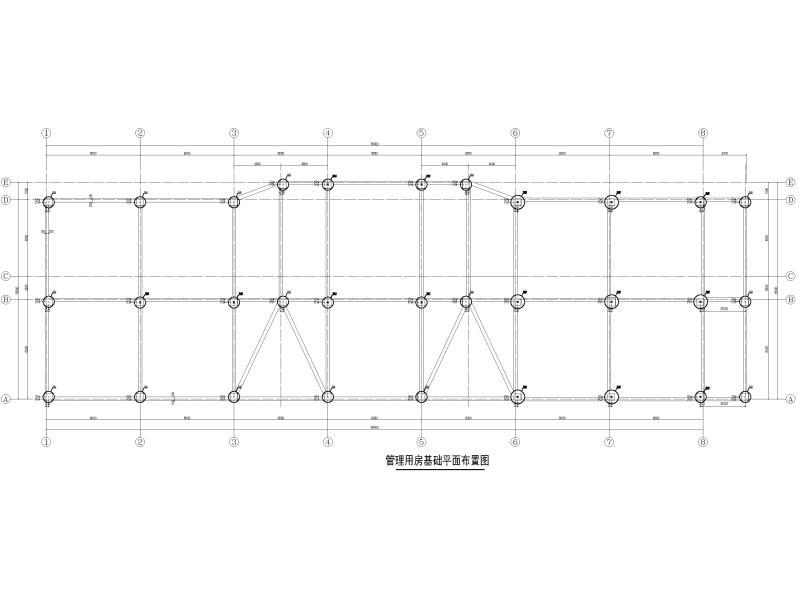

管理用房基础平面布置图

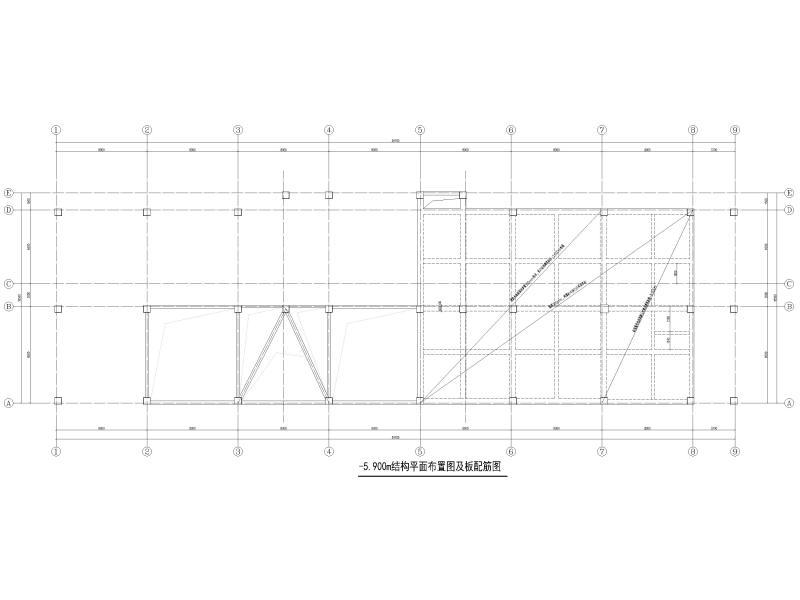

结构平面布置图及板配筋图

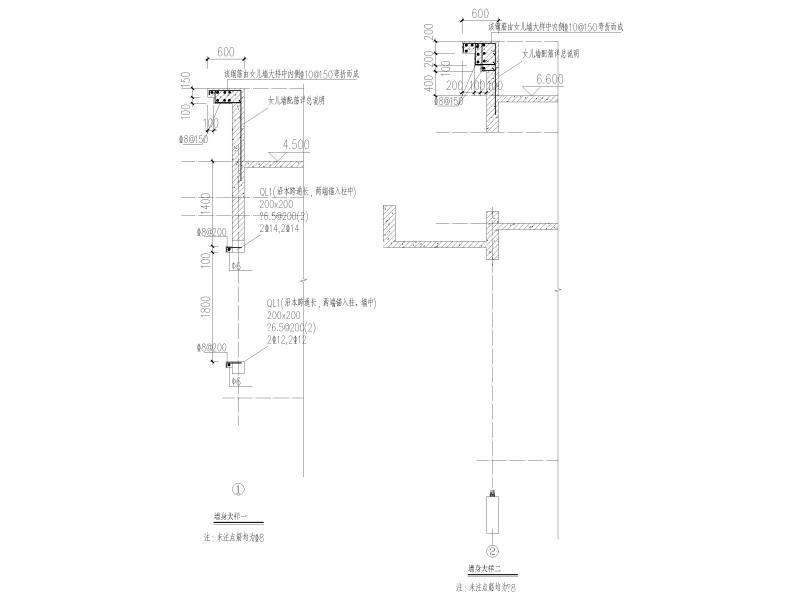

墙身大样

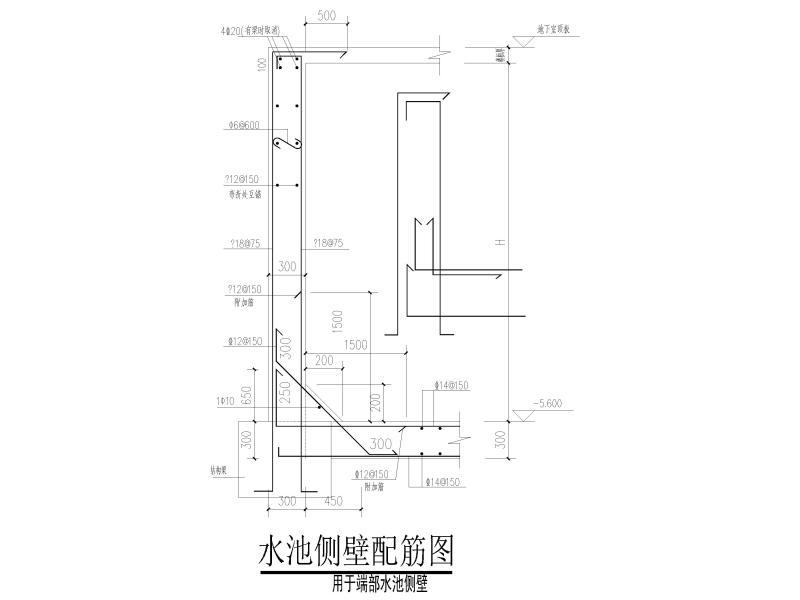

消防水池侧壁配筋图
挡土板大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构结构施工 - 1 -
框架结构结构施工 - 2 -
框架结构结构施工 - 3 -
框架结构结构施工 - 4 -
框架结构结构施工 - 5 -
框架结构结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.58 MB
- 收藏次数：0
-
文件名称：
附件-996976058908755008.dwg
