3层框架结构水厂管理用房结构施工CAD图纸

附件详情

本子项为水厂管理用房，属于生产辅助用房，建筑面积1781平方米，建筑占地面积604.5平方米。建筑类别包括：值班、化验、中控、办公、会议、管理、营业厅。建筑高度12.6m，为三层钢筋混凝土框架结构。本子项采用Φ500预应力混凝土管桩基础，地基基础设计等级为丙级，6度设防。

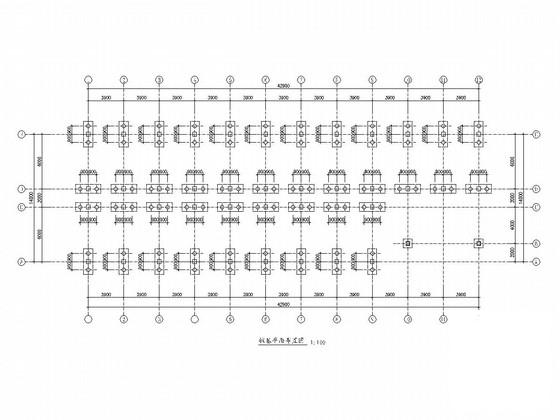

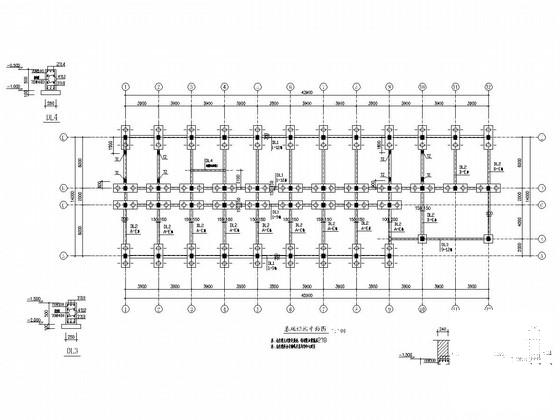

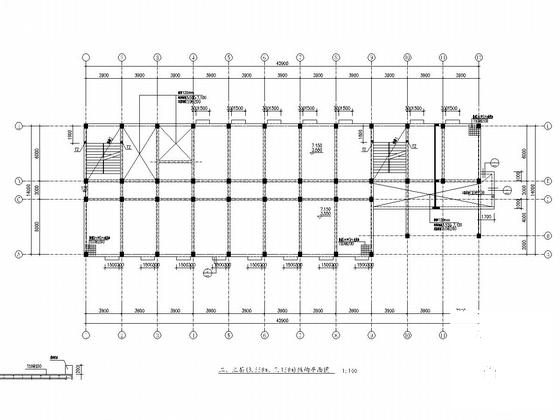

结构专业该资料包含： 结构设计说明 ，桩基布置平面图，基础结构图，柱平法施工图，各层结构图，梁配筋图，楼梯图，共计10张图。

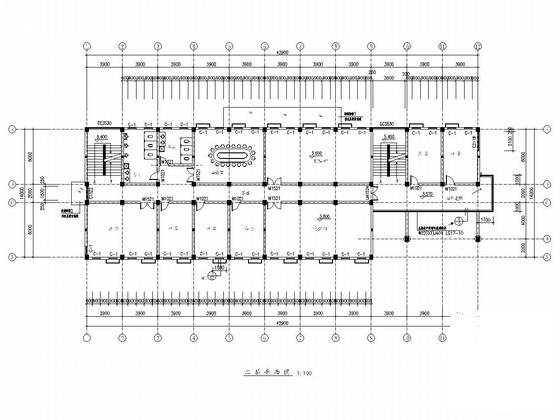

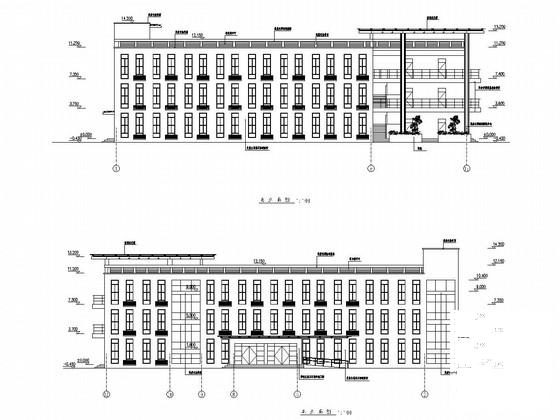

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，卫生间详图，门窗表，建筑详图等共计12张图。
