4层框架结构水厂综合管理用房及门岗结构施工CAD图纸

附件详情

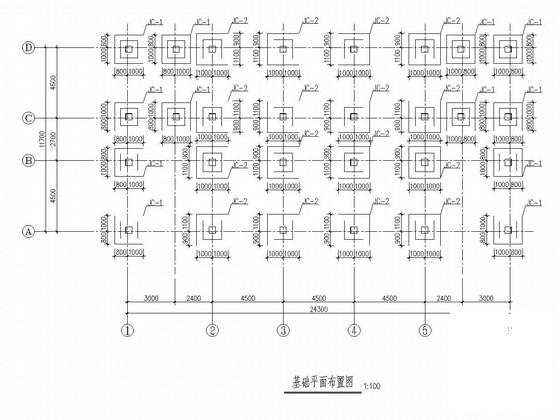

该项目是水厂给水管网工程(一级加压泵站)综合管理用房及门岗项目，管理用房4层，框架结构，建筑设计面积：1166.20平方米；总高度：14.4米，钢筋混凝土独立柱基，基础设计等级为丙级，抗震设防烈度为6度。

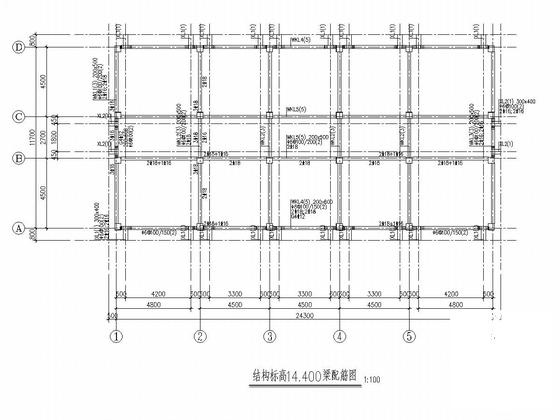

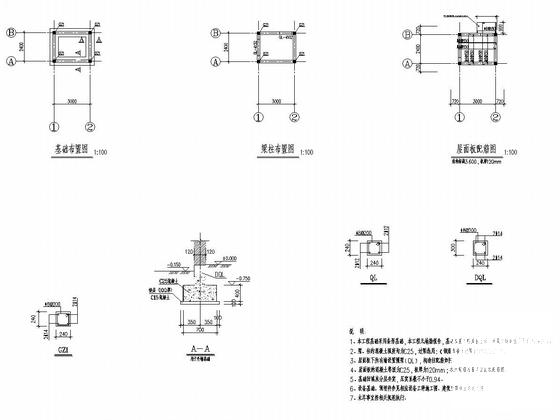

结构专业该资料包含：框架 结构设计说明 ，管理用房梁板柱结构图，楼梯图，门岗结构图。共计13张。

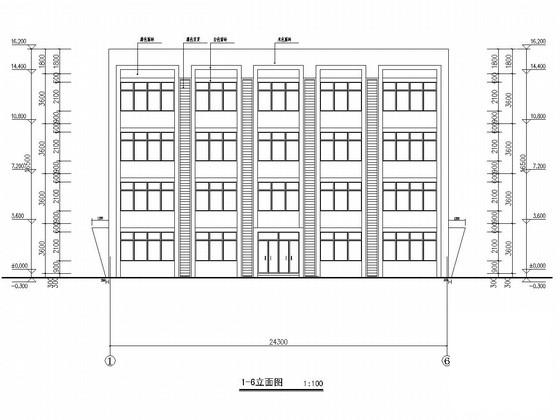

建筑专业该资料包含： 建筑施工图设计 说明，节能设计说明专篇，保温范围示意图，平面图，立面图，剖面图，楼梯大样，门岗平面、立面、剖面图共计19张图。
分享投稿时间：近几年5月。
