3层L型框架结构幼儿园活动室及辅助用房结构施工CAD图纸

附件详情

该项目是重庆市幼儿园及辅助用房项目，幼儿园地上3层，为幼儿园活动室及辅助用房；附属用房共两层，地下一层，地上一层，为消防水池、水泵房、配电房及发电机房。主体结构高度：10.800m，平面长宽(长X宽)：38.3mx26.0m，机械钻孔桩基础，基础设计等级为丙级，抗震设防烈度为6度。

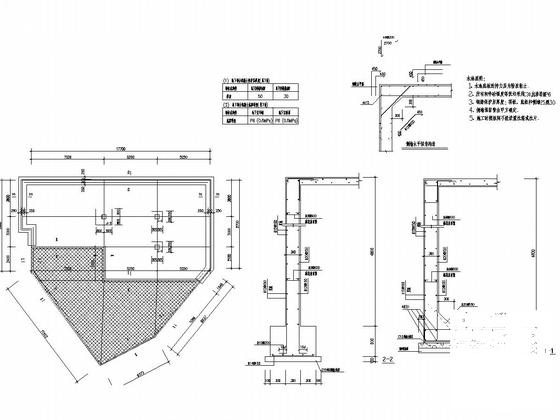

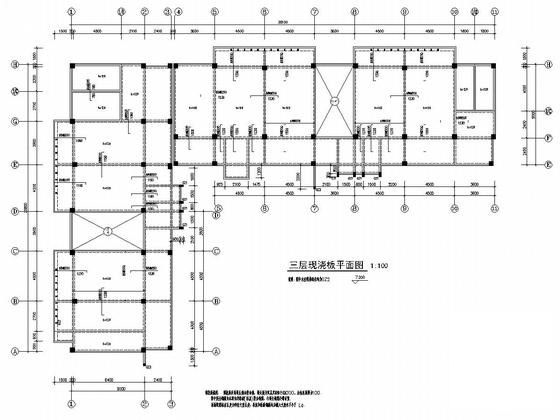

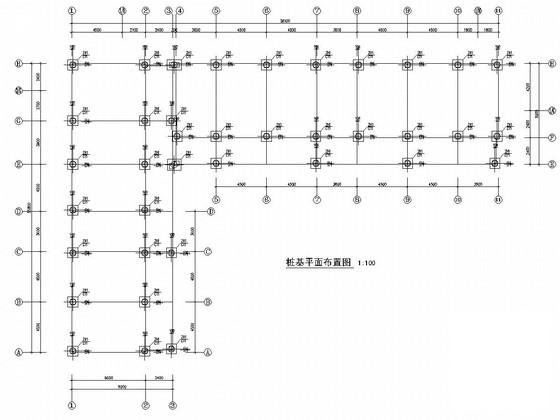

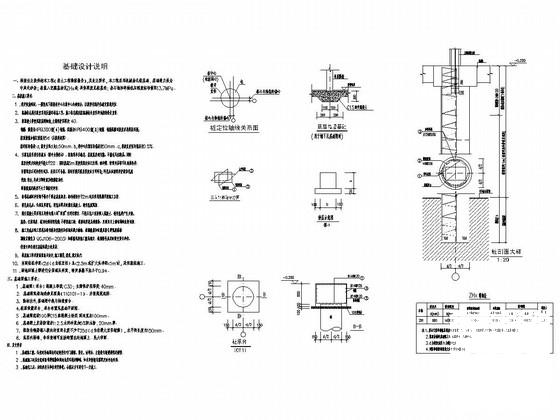

结构专业该资料包含：结构设计总说明，桩基 平面布置图 ，基础设计说明，框架柱平面图，框架梁平面图，现浇板平面图，消防水池基础平面图，消防水池楼梯详图等共计24张图。

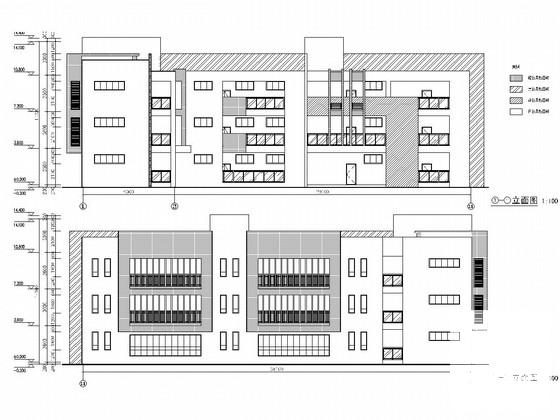

建筑专业该资料包含： 建筑施工图设计 总说明，工程做法明细表，公共建筑节能设计总说明，平面图，立面图，剖面图，门窗表、门窗详图，楼梯详图、卫生间详图，各层节能保温平面图，附属用房等共计25张图。
分享投稿时间：近几年9月。
