地下1层框架结构停车库及配套设备用房结构施工CAD图纸

附件详情

该项目是长沙某广场地下空间，地下一层，长宽高：153.70x159.60x5.0m，层高5m，主要功能设备用房及地下车库，管理用房，该资料采用框架结构，屋面板采用密肋空心楼板，该项目采用预应力高强混凝土管桩基础，基础设计等级为丙级。

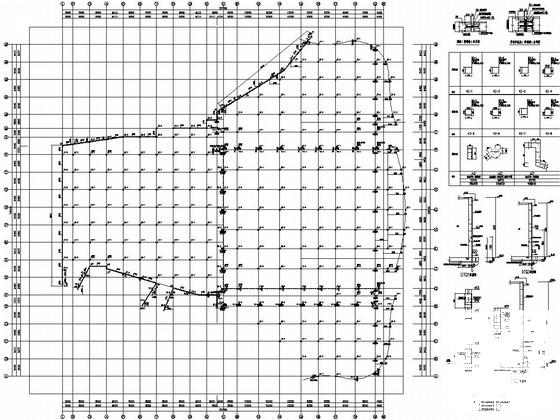

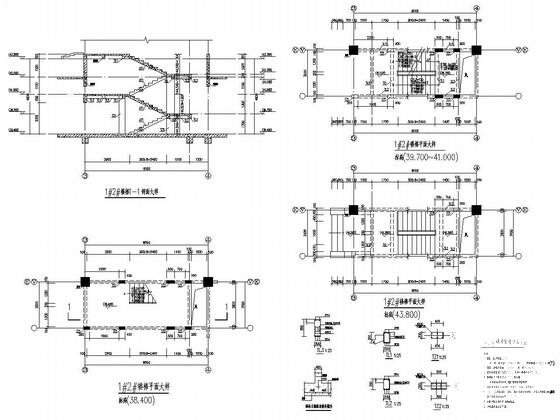

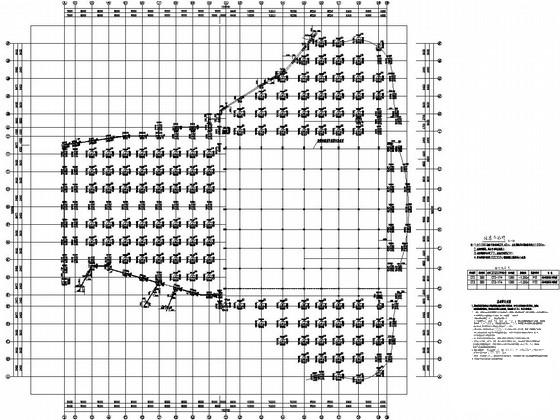

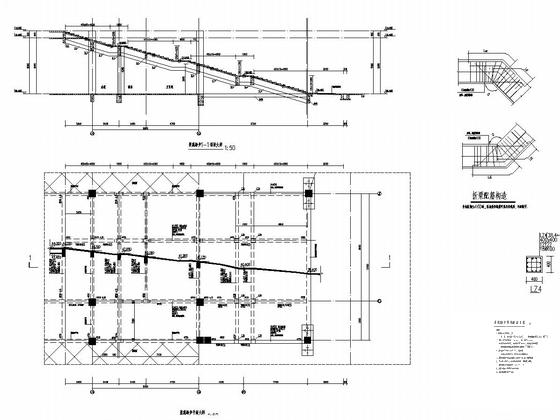

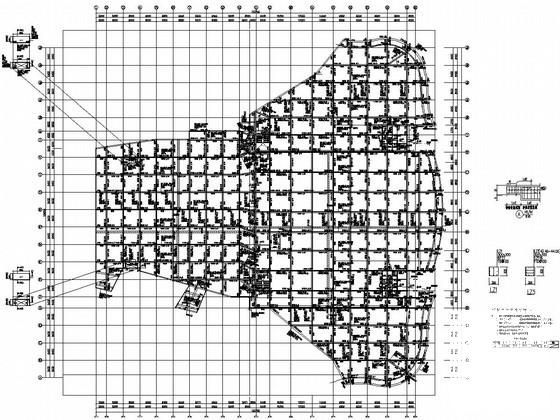

该资料包含： 结构设计说明 ，建筑设计说明，桩基平面图，底板 平面布置图 ， 墙、柱平法配筋图，顶板梁、板平法施工图，景观踏步楼梯配筋详图，楼梯图等共计10张图。
分享投稿时间：近几年11月。
