2层框架结构设备用房结构施工图纸cad剖面图及布置图

  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:一级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:10张
  • 设计年代:近代
该附件为 2层框架结构设备用房 结构施工图
项目概要:
该项目为整个学校中区设备用房部分,地上2层,使用功能为教室。基础采独立柱基、孔桩;
地下水位标高低于结构底板标高,不需进行抗浮设计。
主要包括:结构设计总说明、基础顶~11.650柱布置图、6.550梁布置图、6.550板布置图、11.650梁布置图、11.650板布置图、楼梯详图 等
CAD格式,10张图
图纸部分预览截图:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

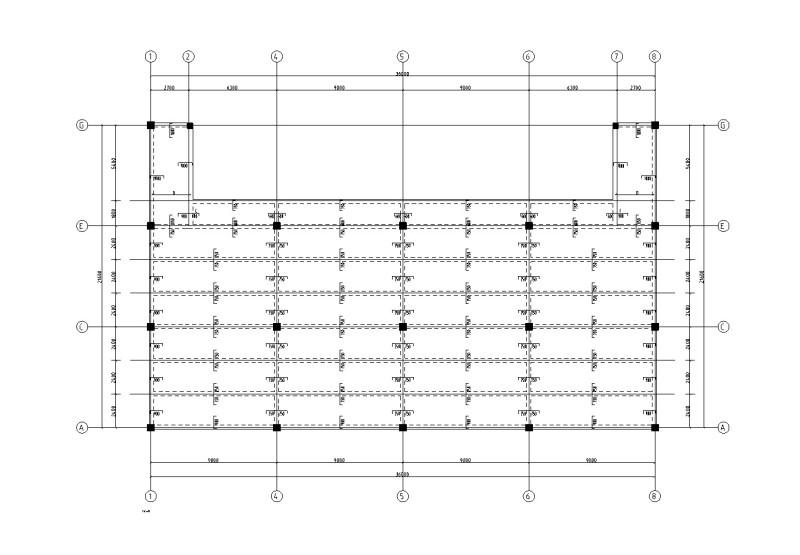

  • 6.550梁布置图
    6.550梁布置图

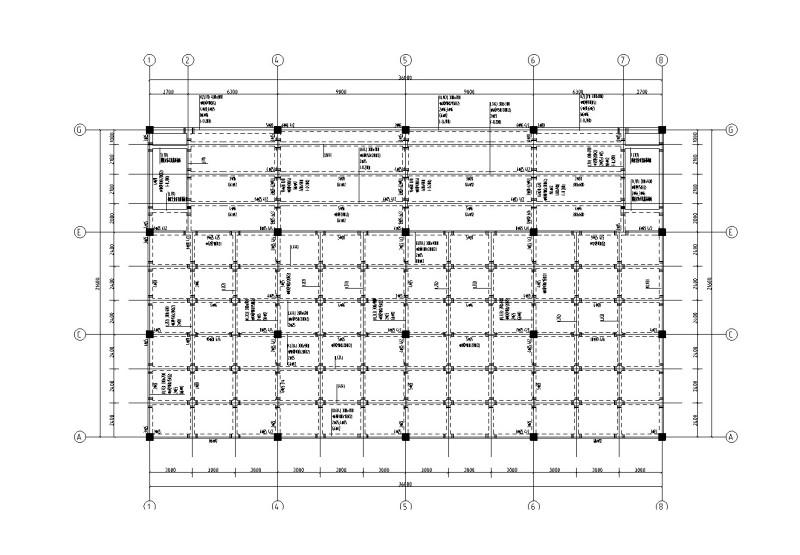

  • 11.650梁布置图
    11.650梁布置图

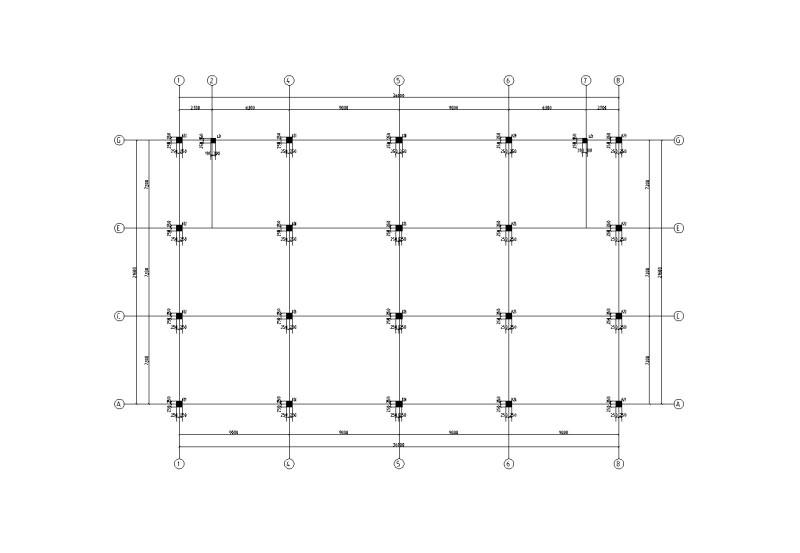

  • 基础顶~11.650柱布置图
    基础顶~11.650柱布置图

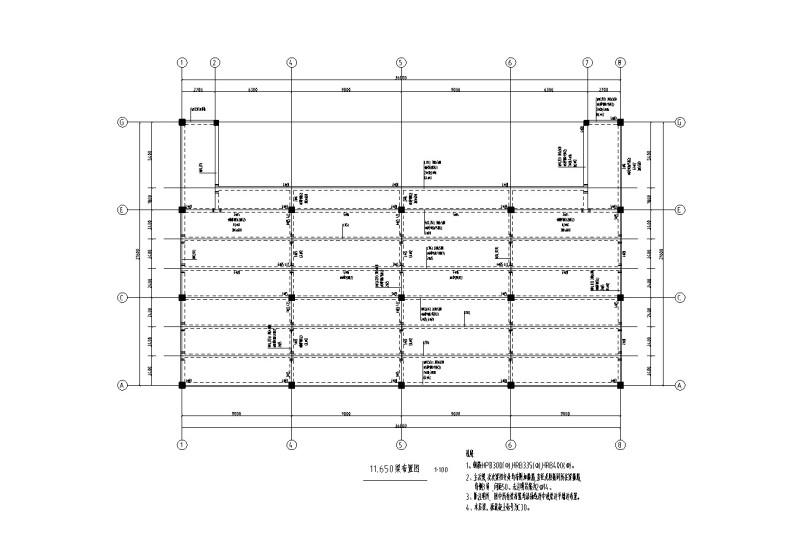

  • 11.650板布置图
    11.650板布置图

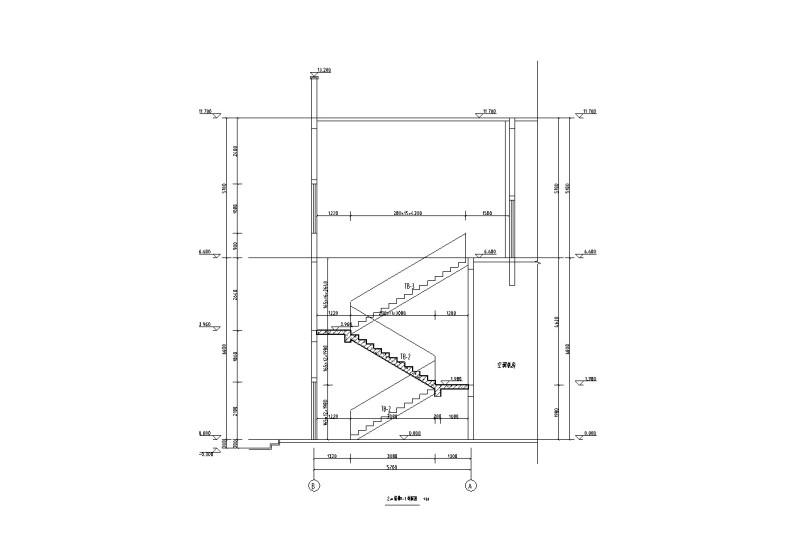

  • 2#楼梯1-1剖面图
    2#楼梯1-1剖面图
  • 墙、板膨胀加强带处构造
    墙、板膨胀加强带处构造
以上是部分截图,请下载附件后查看完整高清内容
