地下室车库及设备用房人防设计施工CAD大样图

项目概要：

该项目地下室总建筑面积为39411平方米，共二层。其中地下室人防区防护面积17727平方米。平时为机械汽车库、非机动车库及设备用房，地下汽车库总停车位877辆(含自走式停车位423辆)；地下一层汽车库总停车位243辆，其中自走式停车位66辆，双层复式停车位177辆；地下二层总停车位634辆，其中自走式停车位357辆，双层复式停车位286辆。战时为核6级二等人员掩蔽部、物资库及固定电站。地下一层层高3.9~6.7m;地下二层层高3.8~4.8m,顶板覆土范围1.0米～2.65米。

设计内容：

地下室汽车库及各类设备用房人防、防排烟、通风施工设计。

部分图纸展示：

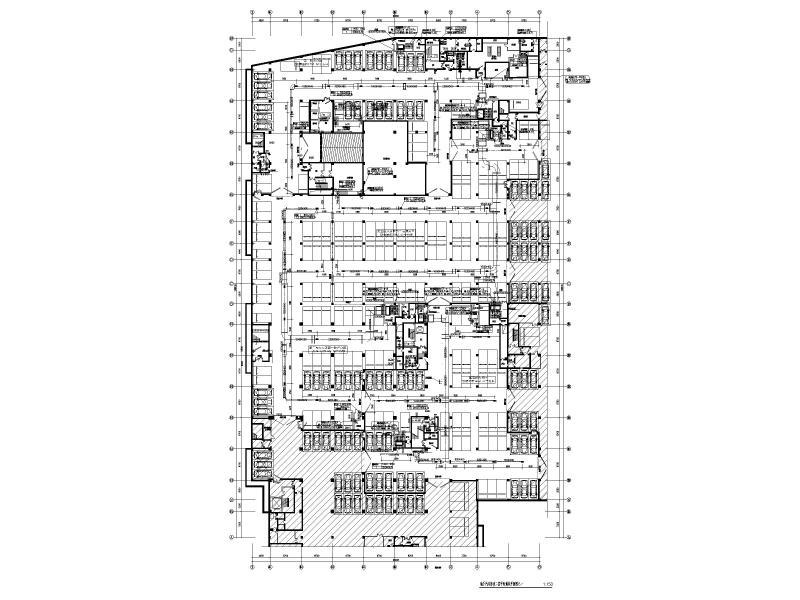

地下汽车库负二层平时通风平面图之一

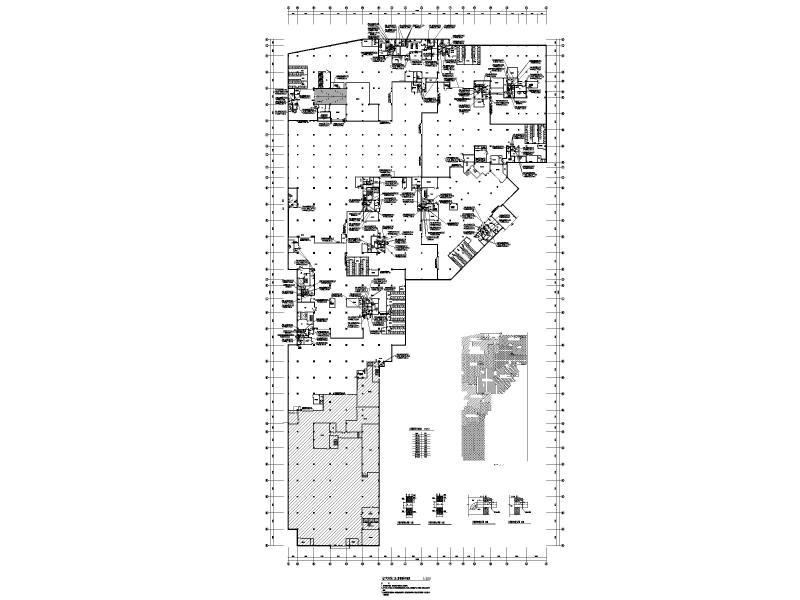

地下汽车库负二层人防预埋件平面图

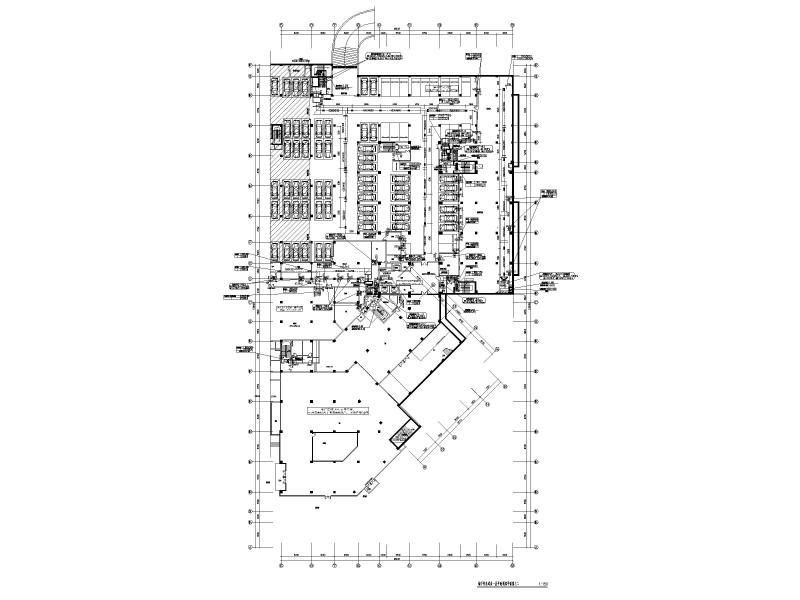

地下汽车库负一层平时通风平面图之二

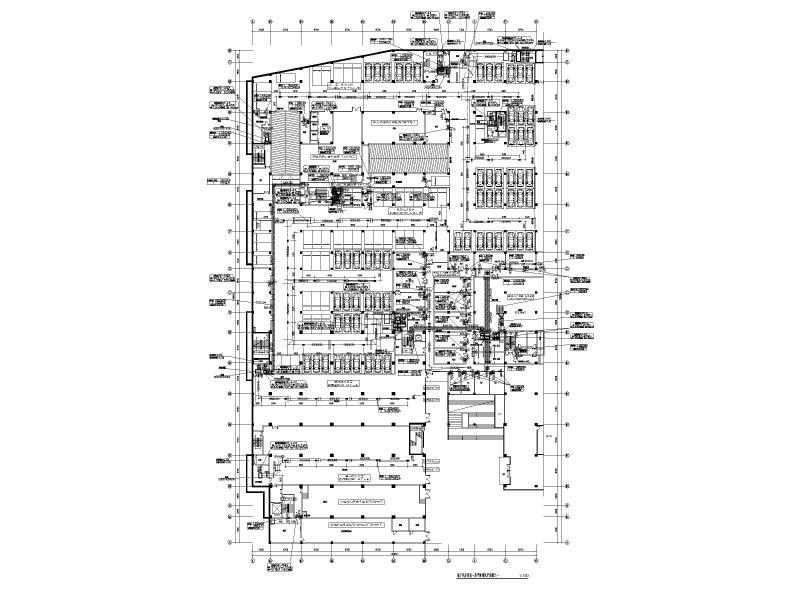

地下汽车库负一层平时通风平面图之一

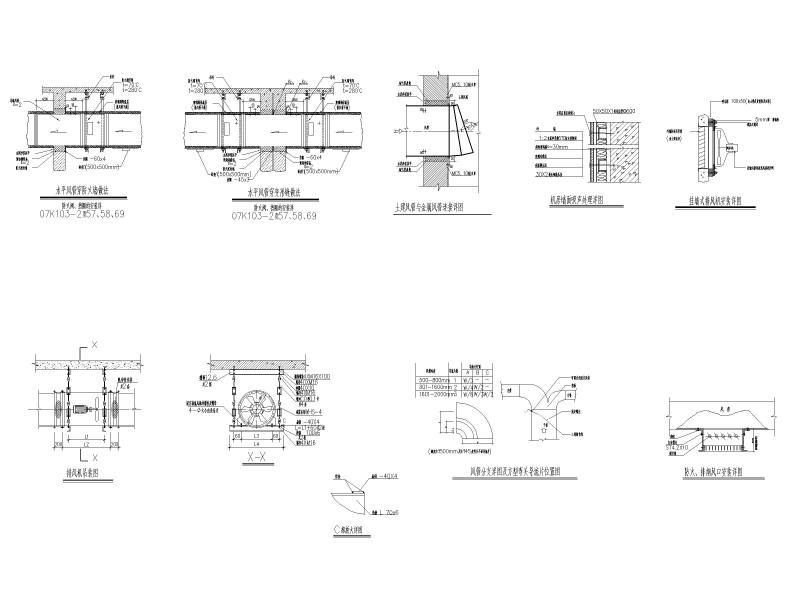

防排烟、通风设备安装大样图

平时进、排风机房大样图之三

人防进、排风口部大样图之一

人防设备安装大样图
