地下车库人防通风排烟系统设计施工CAD大样图

附件详情

一、项目概要：

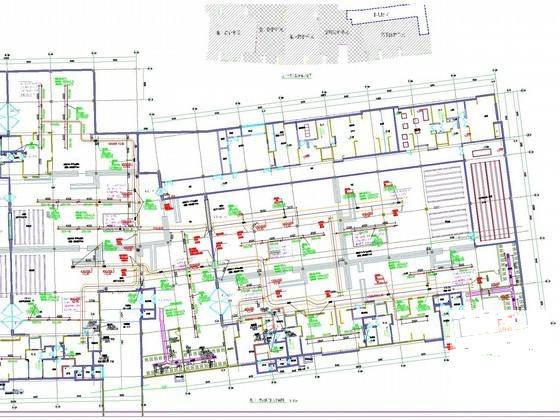

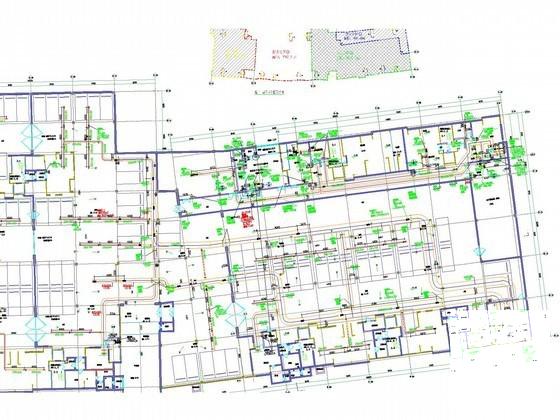

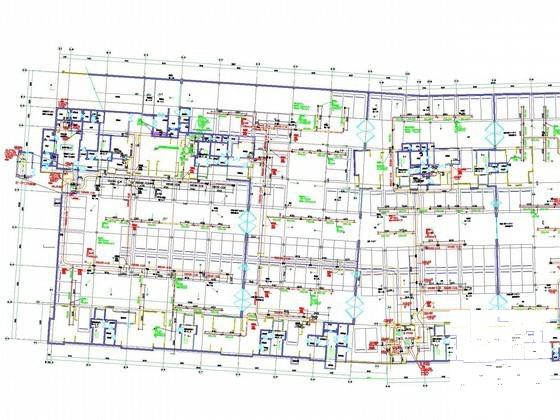

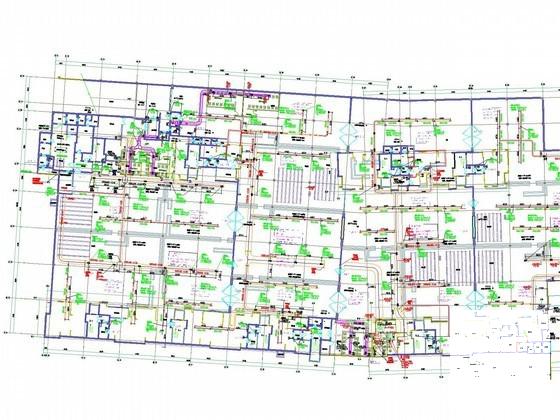

该项目是一个地下车库建筑。图纸内容包含设计施工说明，主要设备材料表及图例，平时通风平面图，战时通风平面图，人防口部大样图及原理图等...

二、系统设计：

1、本地下车库设机械排风和排烟合用同一系统。车库共分为三个防火分区，共6台消防风机，平时排风时每个防火分区可开启一台进行排风,从车道口或者人防送风口补风；整个车库采用CO探测器放置最不利点探测CO的浓度,浓度超过3cm3/m3时，开启风机进行排风。火灾时开启着火的防火分区的所有排烟风机，进行机械排烟。风机由消防控制中心进行控制。
2、地下室变配电及水泵房等采用机械排风，通过补风口自然补风;内走道采用机械排烟系统，通过补风口自然补风。设备房区排风及排烟合用同一系统，平时板式排烟口关闭，支管上的电动防火调节阀开启，B1-FP03管道上的电动防火阀关闭,进行排风，通过补风口进行补风。着火时关闭所有的电动防火调节阀，同时开启板式排烟口，机械排烟。通过补风口进行补风。火灾过后，开启B1-FP03风机及其管路上的电动防火阀，对变配电房或者弱电机房排灭后后的废气。排风系统切换由消防控制中心统一控制。
3、封闭楼梯间通过一层的外窗自然通风。
4、排烟风机选用符合消防要求的高温排烟风机...
