6级人防地下车库通风设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：其他
- 建筑设计面积：4092.23平方米
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计内容：通风,防排烟
附件详情

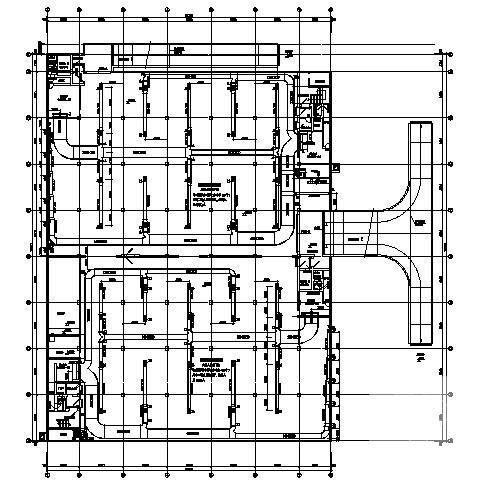

- 人防地下车库平时通风平面图
- 进风机房大样
- 排风机房大样
- 排风支管大样剖面
附件详情
该项目地下室建筑面积4092.23M ，平时为III类汽车库（车位99辆），分为一个防火分区，战时为二等人员隐蔽部，分为两个防护单元，掩蔽人数均为800人，防护等级为6级。
本专业设计内容为本人防工程地下室的平（战）时通风及防排烟系统。
图纸共6张。

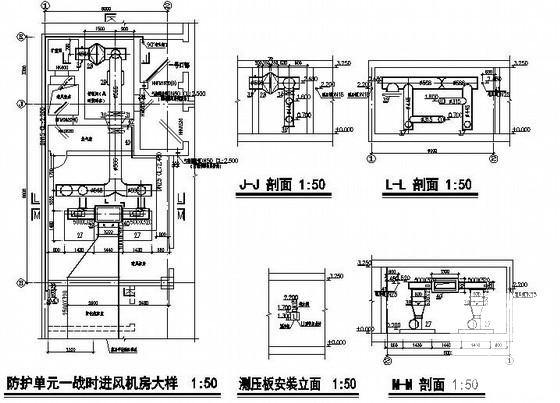

进风机房大样

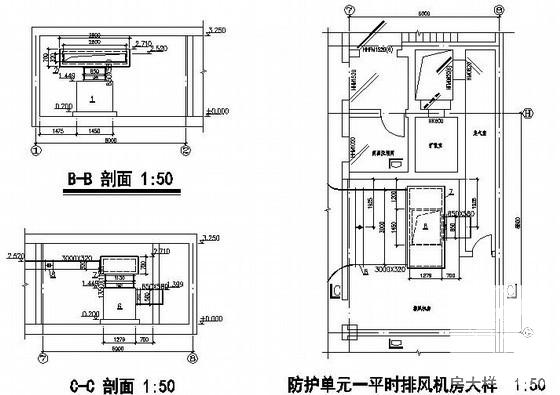

排风机房大样

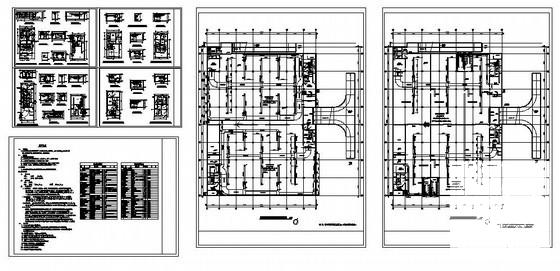

设计施工图
