高层建筑地下室人防通风设计施工CAD图纸

一.设计依据

《人民防空地下室设计规范》（GB50038-2005）

《平战结合人民防空工程设计规范》（DB11/944-2013）

《车库建筑设计规范》（JGJ100-2015）

《汽车库、修车库、停车场设计防火规范》（GB50067-2014）

《人民防空工程设计防火规范》（GB50098-2009）

《建筑设计防火规范》(GB50016-2014)(版)

《建筑防烟排烟系统技术标准》（GB51251-2017）

《人民防空工程施工及验收规范》（GB50134-2004）

《建筑机电工程抗震设计规范》（GB50981-2014）

《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）

《通风与空调工程施工质量验收规范》（GB50243-2016）

二、平时通风设计

1.该项目地下三层局部平时为汽车库，考虑平战结合的原则，汽车库内设计了平时通风及排烟与战时通风系统相结合的系统。

2.排风系统采用排风兼排烟系统的形式，选用双速高温排烟混流风机，风机风量按照排烟量与排风量的各自计算值选取。排烟量按照《汽车库、修车库、停车场设计防火规范》表8.2.5要求，汽车库的净高为3.600米，每个防烟分区排烟量大于31500m/h。排风量按照换气次数法，层高按3米计算，换气次数为6次/h。

3.进风系统采用补风兼排烟补风系统的形式，选用混流风机，风机风量按照排烟补风量与排风补风量的计算大值选取。排烟补风量按照不小于排烟量50%计算。排风补风量按照不小于排风量的80%计算。

4.每个防火分区内按照不超2000平米原则划分了防烟分区，每个防烟分区之间设置挡烟垂壁。

该资料包含： 人防通风设计说明 ，1#防护单元人防通风系统原理图，移动电站人防通风系统原理图，2#防护单元人防通风系统原理图，3#防护单元人防通风系统原理图，1#防护单元设备表及人防机房口部详图，2#防护单元设备表及人防机房口部详图，3#防护单元设备表及人防机房口部详图，移动电站设备表及机房详图.........

（全套资料点击 综合楼采暖_通风及防排烟施工图2020 ）

图纸展示：

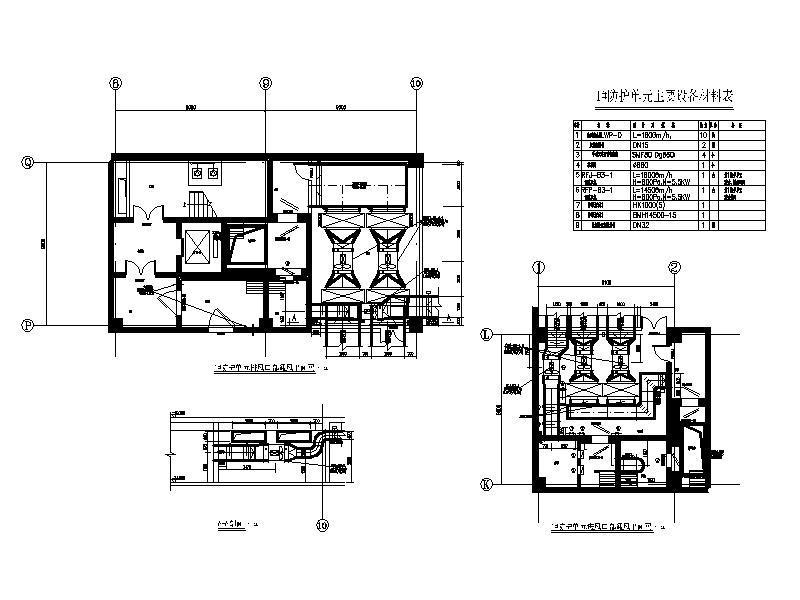

1#防护单元设备表及人防机房口部详图

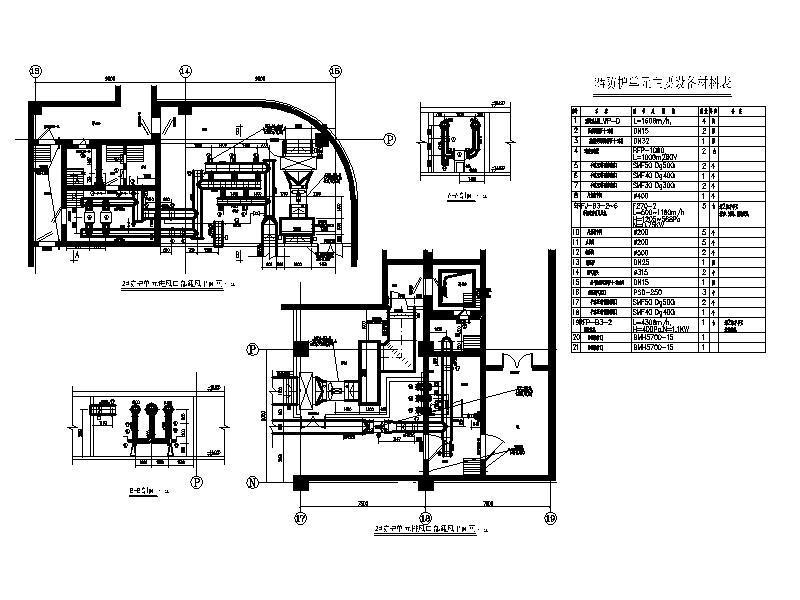

2#防护单元设备表及人防机房口部详图

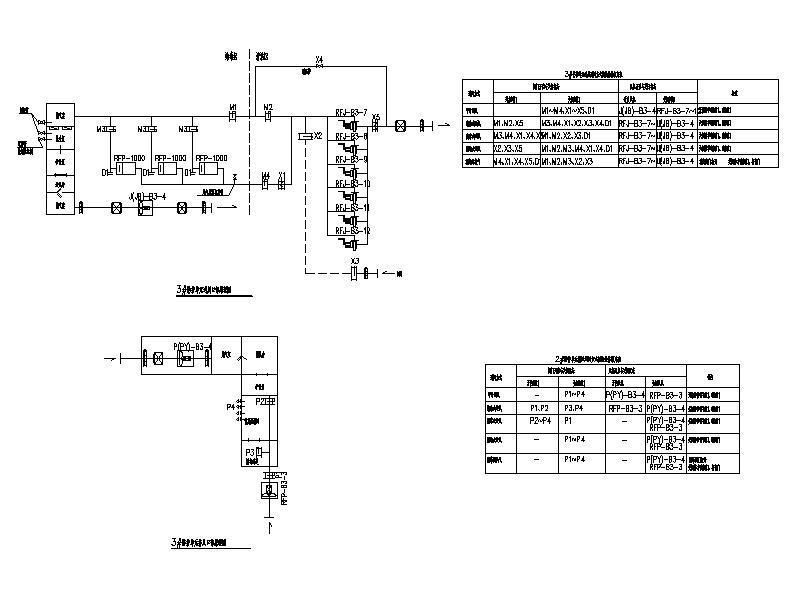

3#防护单元人防通风系统原理图

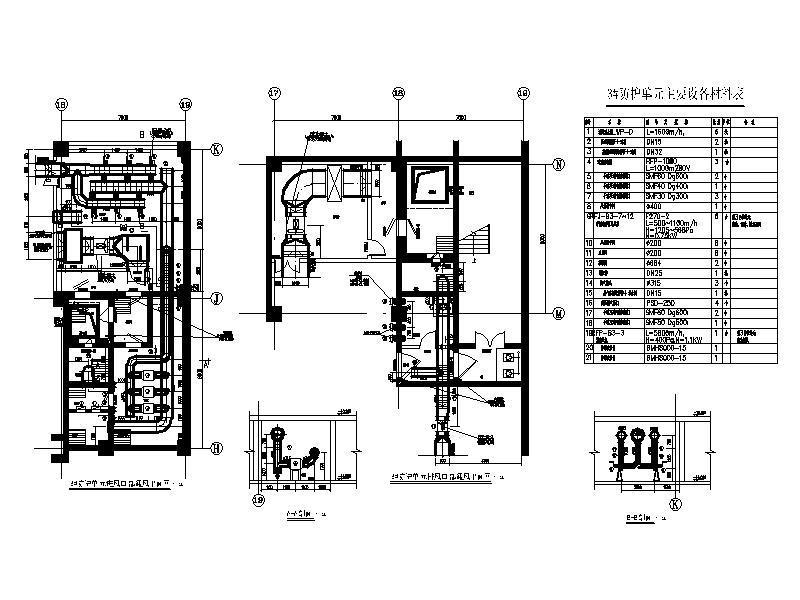

3#防护单元设备表及人防机房口部详图

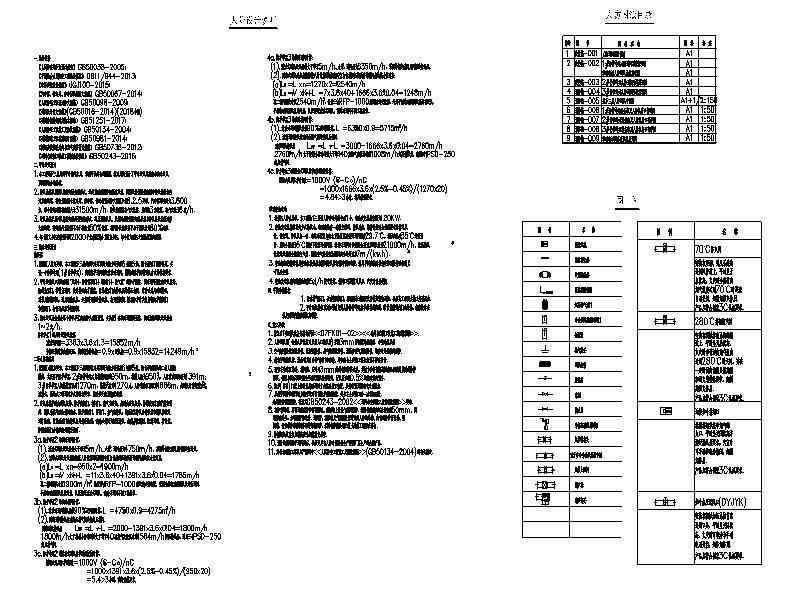

人防通风设计说明

移动电站设备表及机房详图
