广场地下室暖通设计CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 图纸设计深度：施工图
• 参考图纸：20张以下张
• 设计年代：近代
• 设计内容：空调,通风,采暖,机房
• 空调系统：全空气系统
• 全空气系统：定风量,单风道
• 项目所在地：山东

附件详情

• 资料目录
• 设计与施工说明
• 暖通平面
• 采暖管道系统图
• 空调机房详图

附件详情

该项目为济南某大学广场地下工程；地下二层，其中地下一层为汽车库、多功能厅，地下二层为设备用房。根据甲方要求设置中央空调通风系统及必须的防排烟系统。
设计内容：多功能厅及为其服务的区域设置了集中空调系统；地下汽车库设置机械送排风和排烟系统；驾乘之家及服务部设置了采暖系统。
冷热源：采暖热源由地下车库旁的热交换间提供95/70C°的热水供本建筑采暖系统使用，空调冷热水由设置在图书馆地下室的制冷机房提供。
……

，图纸共8张。

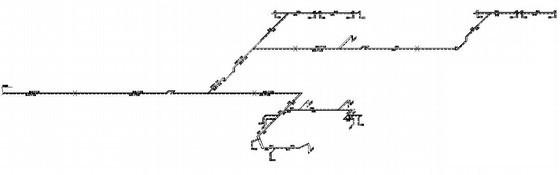

采暖管道系统图

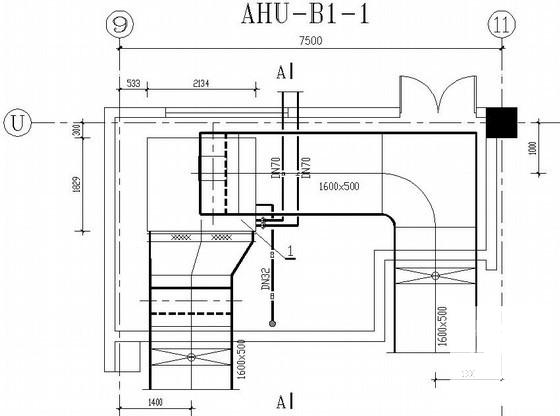

空调机房平面

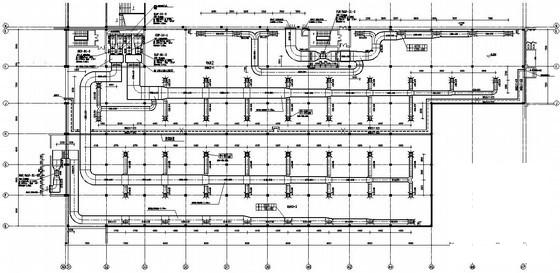

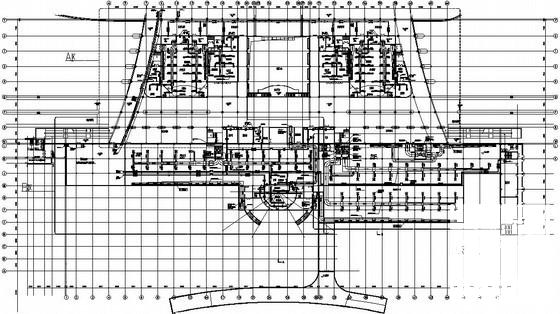

暖通平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
