地下室换热站设计施工图纸(热交换器)()

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 地下室换热站施工图 　　工程概述: 　　该项目为热交换机房部分设计,本热交换机房设置于主楼地下层设备机房内. 　　系统总体设计: 　　本热交换机房内设置 SHSK250-0.35-T-P双纹管水-水热交换器三台,其中编号HR-1,2为低区住宅和新风机组提供热水 ,编号HR-3为高区住宅提供热水 .单台基本换热量0.35MW ,单台标准换热量为0.35MW .一次热水供回水温度为85/60?C ,二次热水供回水温度为70/50?C .

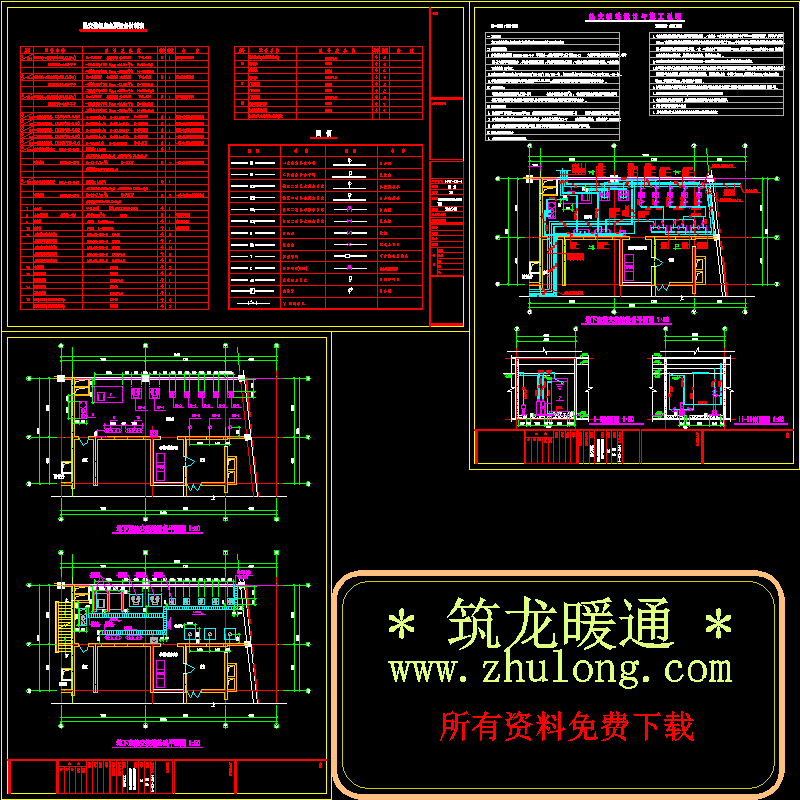

第 1 张图
