小区换热站电气施工CAD图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：电缆
  • 负荷等级：二级
  • 防雷等级：第三类
  • 项目所在地：内蒙古
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,电气控制,其它

该附件为内蒙古小区换热站 电气施工图 。

概况：
该项目为内蒙古通辽住宅小区换热站。
该项目为区域性的换热站负荷等级为二级，由小区箱式变电站两台不同的变压器埋地引入两路。
380v/220v50HZ电源在AA柜处互投，入户处做重复接地R≤1Ω，系统接地型式为TN-C-S。
根据当地电业部门规定容量不超过100KW补偿部分可在变电所内完成,故该项目内不含补偿部分设计。

设计范围：
照明、插座系统；电力系统；自控系统；
配电系统结线；配电系统回路端子；热工检测系统；
仪表管路电缆连接；防雷、接地系统。

部分图纸摘录：

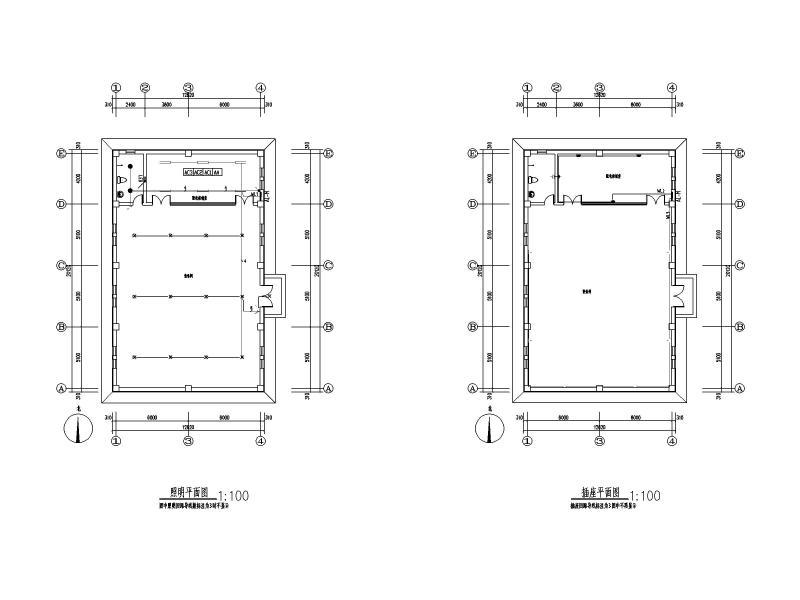

照明、插座平面图

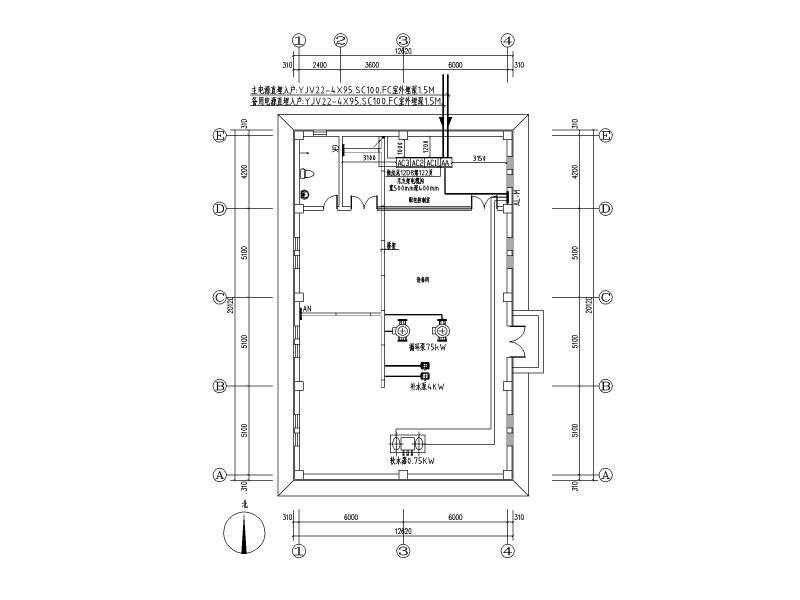

电力平面图

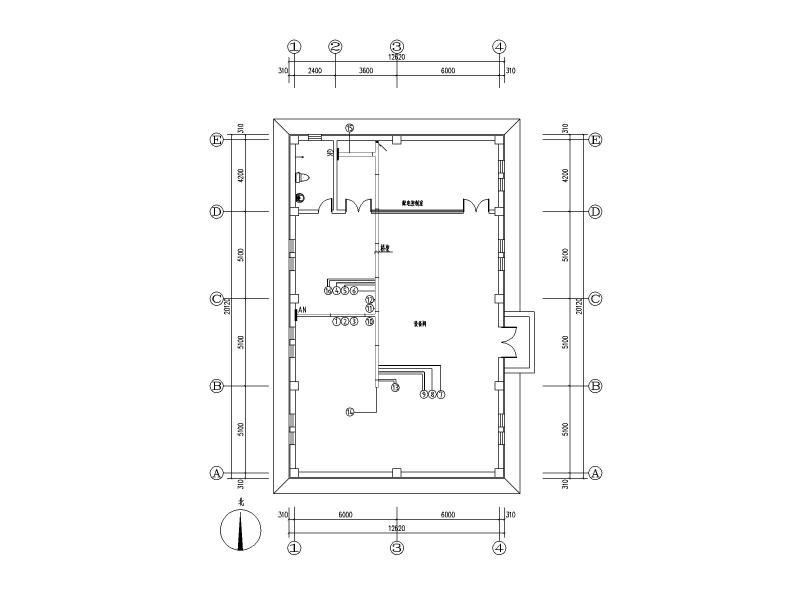

自控平面图




工控机配电系统图

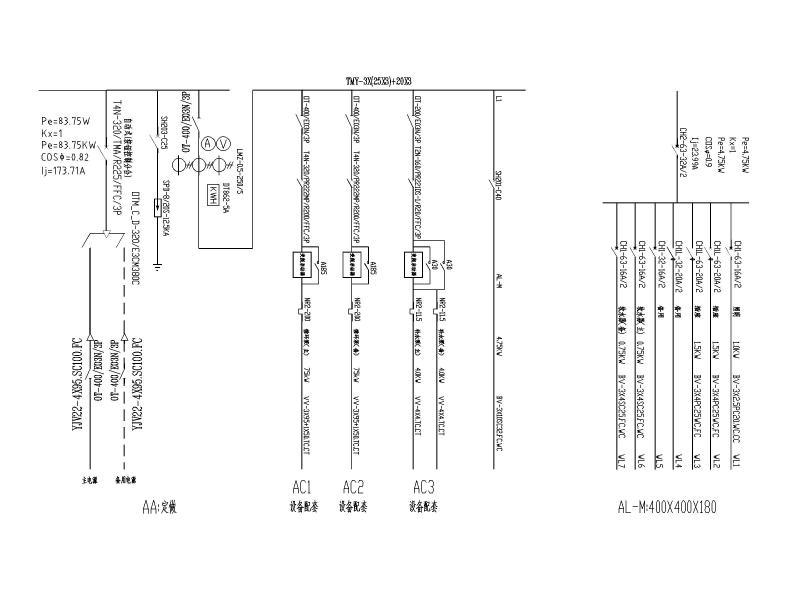

配电系统一次结线图




配电系统二次结线图



热工检测系统图
仪表管路电缆连接图



以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 换热站电气图纸 - 1
    换热站电气图纸 - 1
  • 换热站电气图纸 - 2
    换热站电气图纸 - 2
  • 换热站电气图纸 - 3
    换热站电气图纸 - 3
  • 换热站电气图纸 - 4
    换热站电气图纸 - 4
  • 换热站电气图纸 - 5
    换热站电气图纸 - 5
  • 换热站电气图纸 - 6
    换热站电气图纸 - 6
  • 换热站电气图纸 - 7
    换热站电气图纸 - 7
  • 换热站电气图纸 - 8
    换热站电气图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
