小区别墅电气施工CAD图纸

一 设计范围

电力系统 照明系统 防雷接地 电话系统 有线电视系统 防盗对讲系统 家居智能化系统

二 电力系统

1.本楼电源来自小区低压配电室,采用VV22-1KV电缆直接埋地引来，穿SC50钢管引入本楼.各单元总配电箱(电表箱)安装于一层车库内。

2.总配电箱(电表箱)至各楼层分配电箱的馈线回路,均采BV-500导线穿SC管暗敷. 供电电压为380V/220V,使用电压为 380V/220V, 本楼计算容量 : 16KW,计算电流 32A 。

三 配线及敷设方式(除图中注明外)

1.所有电气线路均穿管沿地,沿墙,沿顶暗敷

2.照明支线均采用BV-500型2.5mm铜芯绝缘导线穿PVC管保护,图中未注明的导线为3根,由单联单控开关引出的导线为2根.2~4根穿PC20,5~8根穿PC25.所有灯具均需带PE线保护.

3.凡预埋在一层地坪内的线路,须穿与图中所标截面相等的SC管保护.

四 照明

该项目每套住宅的厅,卧室设空调插座一个,每房设2~3个普通插座.厅,卧室设裸灯头,以节约工程造价,方便二次装修.

五 弱电

1.电话

本楼于底层车库内设弱电箱,弱电箱内设一个10对配线架,进线采用两根五类非屏蔽线.每层在客厅,卧室及客房各暗设电话出线盒一个.

2.有线电视系统

本楼于底层弱电箱内设放大器一个,分支器盒设于各层弱电箱内,每层于客厅和卧室各设电视终端插座一个,每个终端的信号电平值为73%%p5dB,图像质量等级为四级以上.要求系统采用器件必需满足860MHZ且能双向通讯

3.防盗对讲系统

本楼于每单元底层进口处设防盗对讲主机一套,解码器设于各层弱电箱内,每层设用户手机一个.用户手机上设开锁按钮,主 机上设呼唤按钮,及IC卡读入器.

4.家居智能化系统

该项目家居智能化系统采用以太网为传输介质,具有防盗报警,灾难报警,计量表的自动抄收,家用电器的部分控制功能及INTRANET/INTERNET

的上网功能

六 设备安装方式及高度(除图中注明外)

1.总配电箱(电表箱),弱电箱均为嵌墙暗装下口距地1.4M.层配电箱嵌墙暗装,下口距地1.8M.防盗对讲电源箱,暗设,上口与梁底平.呼叫对讲主机安装于防盗门上,下口距地1.4M.

2.灯开关,紧急求助按钮,暗设,下口距地1.4M.用户手机明设,下口距地1.4M.

3.普通插座,电话出线盒,电视插座,数据插座均暗设,下口距地0.3M,.电冰箱插座,空调插座,洗衣机插座,下口距地1.8M,电炊具插座,化妆插座.下口距地1.4M,排气扇插座,脱排机插座,下口距地2.4M.

4.门磁报警开关,门内侧暗设,下口与门框顶平声光报警信号,明设,下口距地2.4M感烟探测器,感温探测器吸顶安装,液化气探测器明设,下口距地0.3M液化气电磁阀煤气管道上安装

七 防雷及保安接地

1.本楼为三类防雷建筑,防雷冲击电阻不大于10欧姆,该项目采用联合接地,接地电阻小于1欧姆,接闪器采用%%c12镀锌圆钢,屋脊和女儿墙上支架明敷.要求 突出屋面的各种金属管道均需与接闪器作可靠连接.

2.引下线利用柱子外侧两根垂直主钢筋,钢筋与钢筋搭接处须双面焊接,焊缝大于100MM,引下线距室外地坪1.0M和室外地坪下0.3M处各埋设一块100x100x8铁板,与两根主钢筋作" "型焊接,供测量接地电阻和外引人工接地极用.

3.接地极利用建筑物基础(桩基,承台,地梁,底板)钢筋网,要求接闪器,引下线和接地极三者可靠的连成一个良好的电气通道.

4.本楼保安接地采用"TN-C-S"制,于电源进户处做重复接地,接地电阻不大于1欧姆.接地极利用建筑物基础钢筋网,实测的接地电阻若达不到要求,应增设工接地极,以资满足.要求正常情况下不带电的电气装置,金属外壳,支架,穿线电管均须与PE线作可靠连接.要求所有进出该项目建筑物的金属管道均需与防雷装置焊接.做总等电位处理.卫生间须做局部等电位处理,做法详见国家 标准 图集97SD567。

八 图纸资料

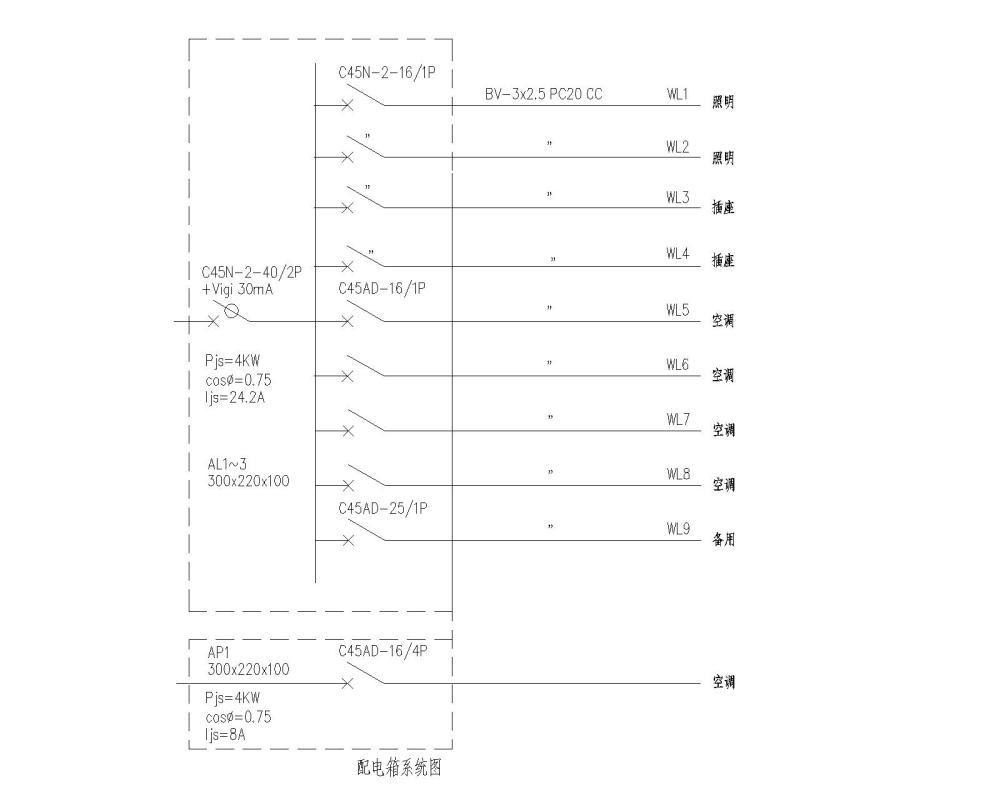

配电箱系统图

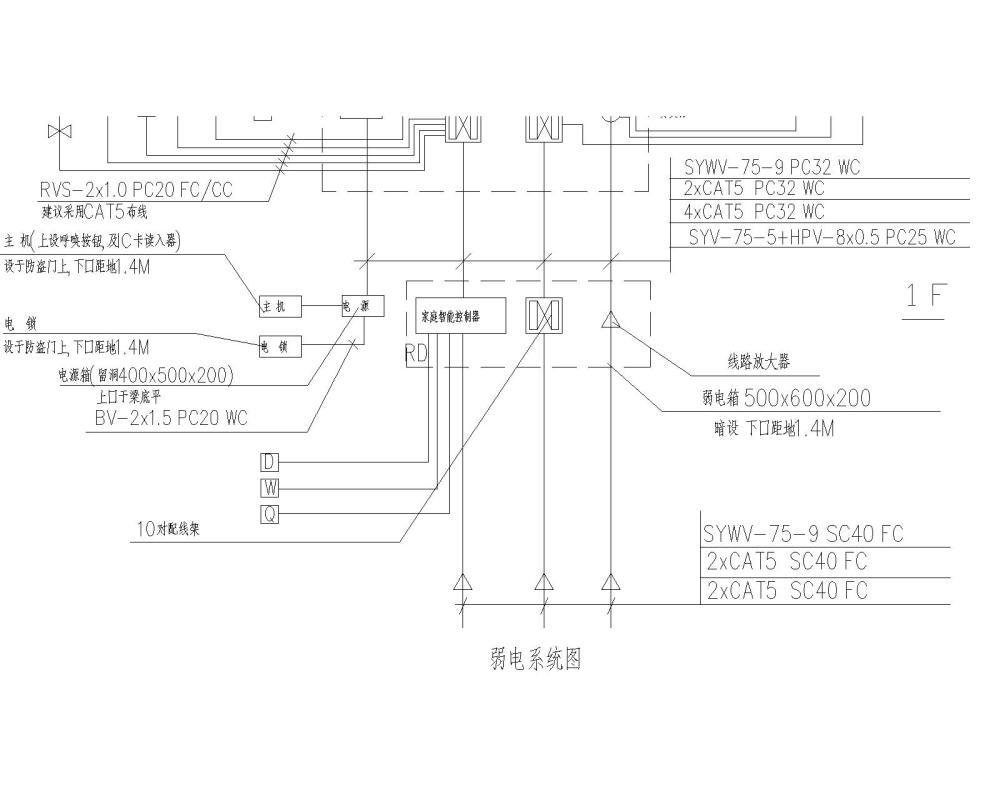

弱电系统图

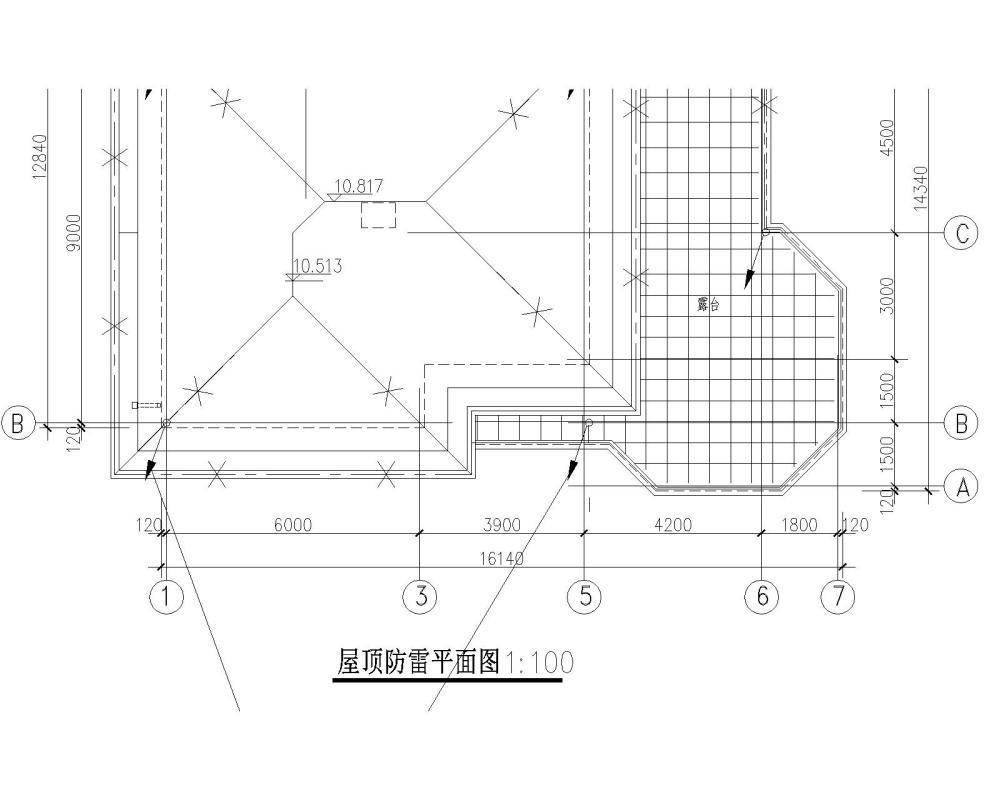

屋顶 防雷平面图

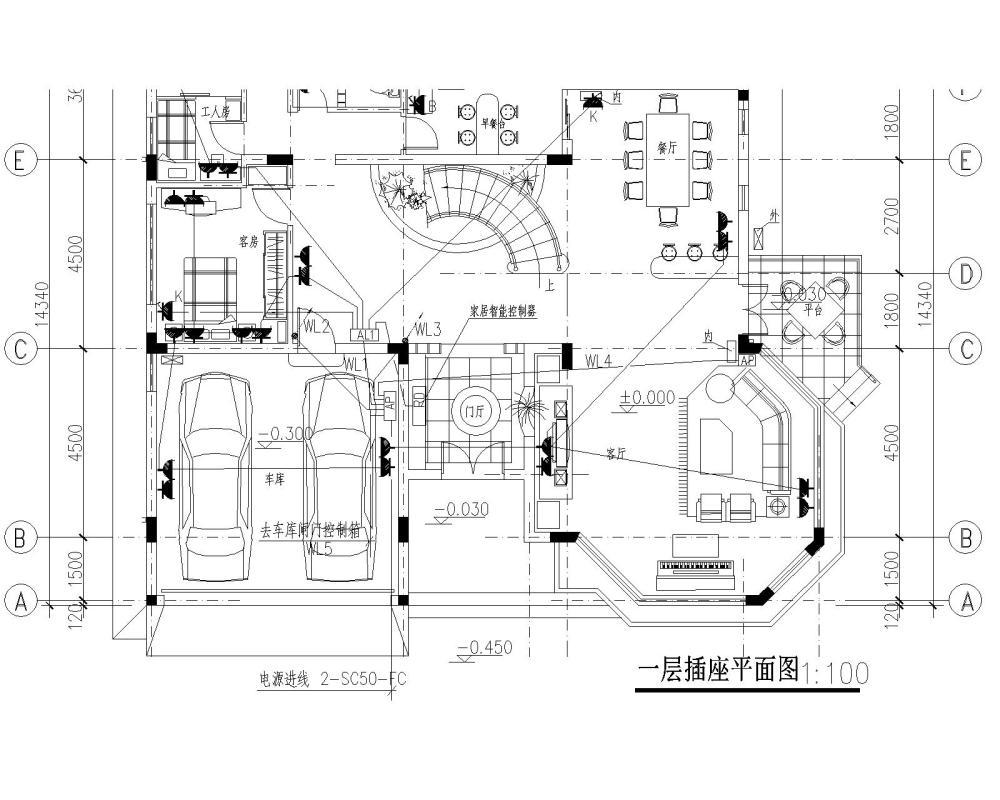

一层插座平面图

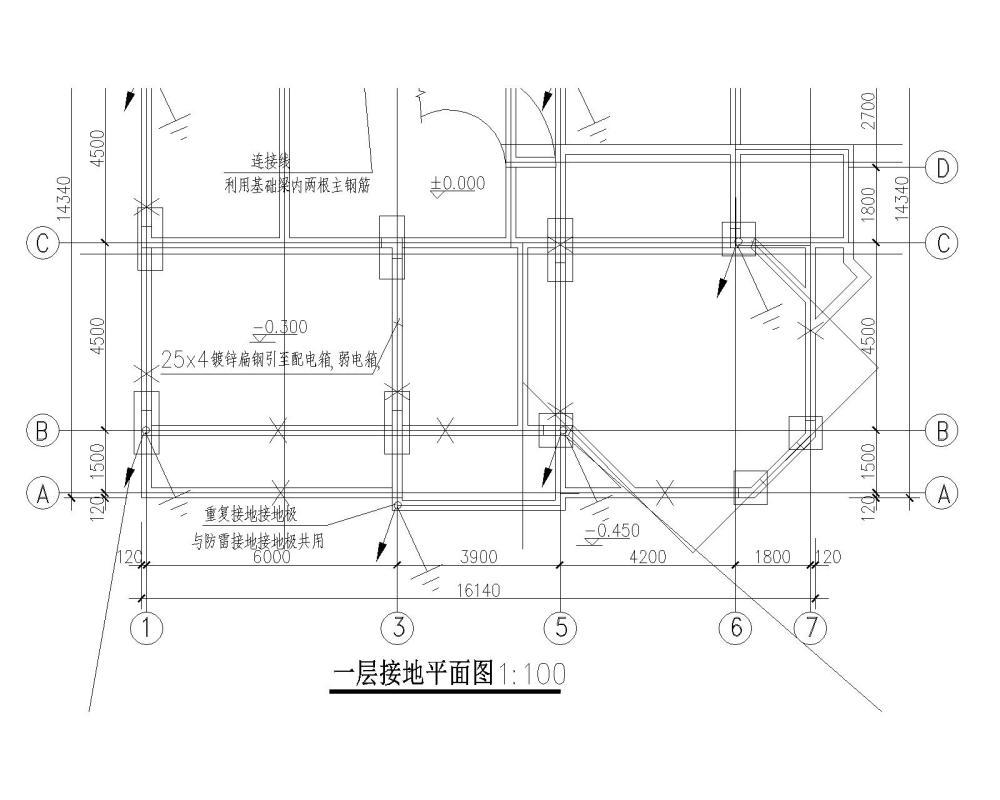

一层平面接地图

一层 弱电平面图

一层 照明平面图
