[小区换热站]上11层住宅楼采暖CAD图纸（设计说明）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 设计内容：采暖
• 采暖系统：散热器供暖

附件详情

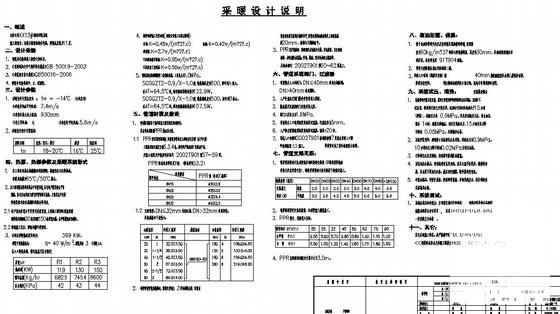

该项目采用热水机械循环连续供暖，热源来自小区换热站。采暖用热媒为65°C/50°C热水
该项目采暖系统均采用 分户计量 系统，住宅室内采暖立管为双管异程式系统，每户室内采用水平双管式采暖系统

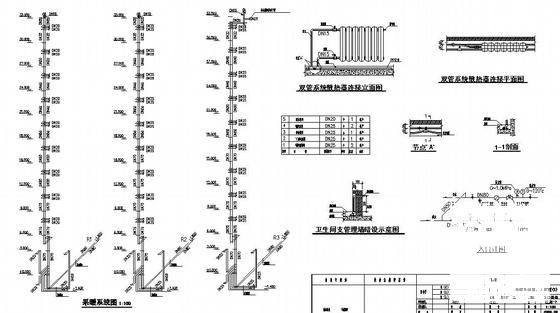

第 1 张图

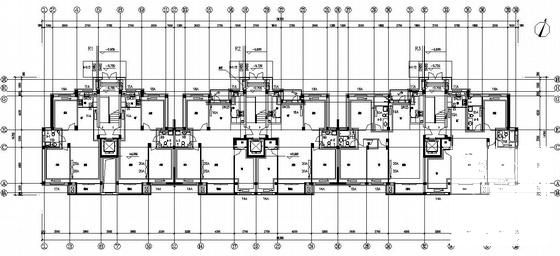

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-12 22:29:10上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
