一份行政办公建筑空调及通风系统设计CAD施工图纸（变冷媒流量空调系统）(全热交换器)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 参考图纸：15张

附件详情

一、项目概要：
工程建筑高度为20.90米。建筑面积为6522m2，地上共5层，均为办公建筑...
二、空调系统：
1.该项目办公用房均设置变冷媒流量空调系统。
2.该项目空调新风系统采用全热交换器，全热交换器热回收效率大于65%...
三、通风系统：
1.该项目各功能房间及走道均采用可开启外窗的自然排烟方式，可开启面积大于排烟面积的2%。
2.公共卫生间设置机械排风系统，通风换气次数按大于10次/小时计算...

图纸共15张。

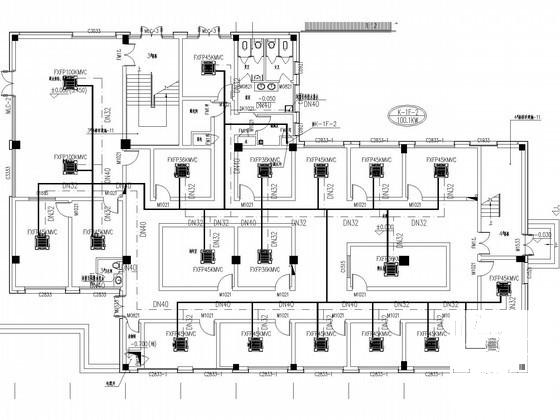

暖通水管平面图

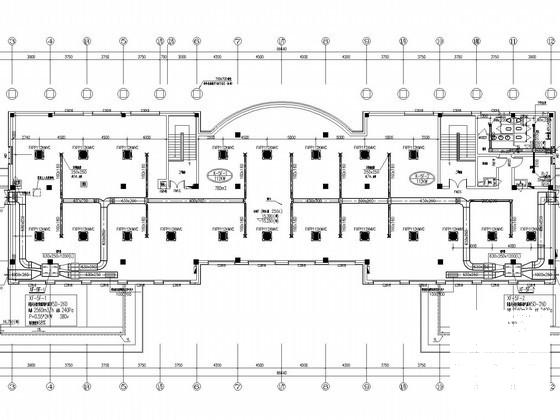

空调系统流程图

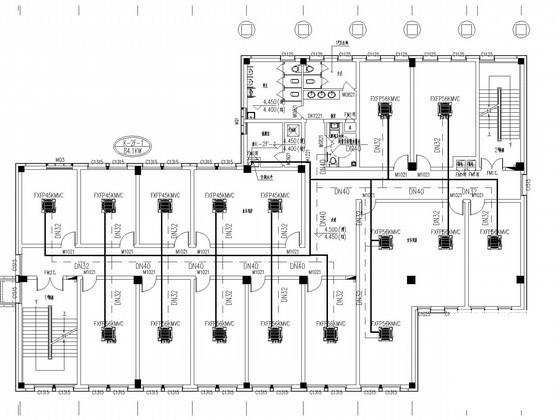

冷媒管平面图
