一份商业办公建筑空调新风系统设计CAD施工图纸（负荷计算多联机系统）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

• 建筑类别：办公,商业

• 建筑设计面积：11126.81平方米

• 图纸设计深度：施工图

• 参考图纸：26张

• 设计年代：近代

• 设计内容：空调,通风

• 冷热源：电动压缩式冷水机组

• 项目所在地：重庆

附件详情

一、项目概要：
该项目总建筑面积为11126.81m2，其中4#/5#/6#楼在本次的设计范围内空调净面积为5318m2....
二、冷热源：
采用全直流变频多联机组提供冷热源...
三、空调系统：
1.空调室内机：采用天花板内藏风管式。
2.各房间采用室内机＋中央预设新风风道...
四、新风系统：
1.所有空调面积内换气次数按1次/h计。
2.个人人均占有新风量按20m2/h计。
3.该项目采用中央集中引进新风，设置新风土建立管井自楼顶将新风引至各个功能区域...

变孩子与 图纸共26张。

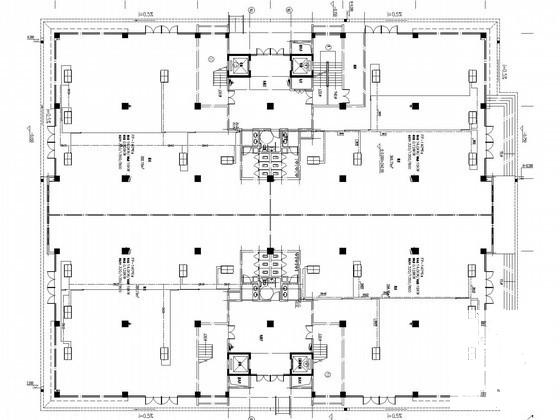

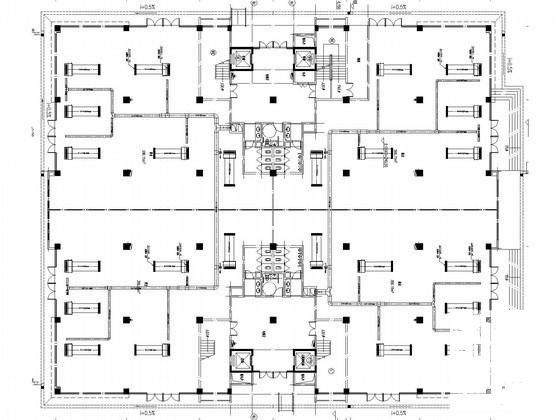

空调新风图

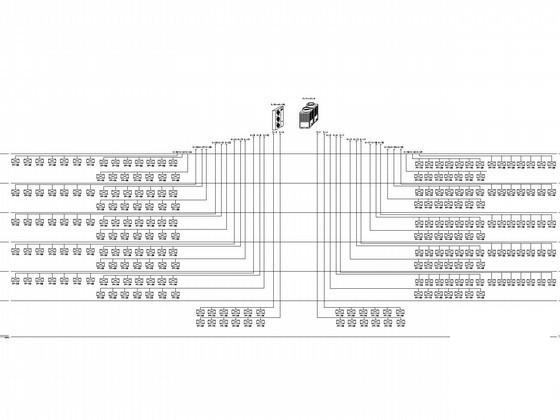

空调管路系统图

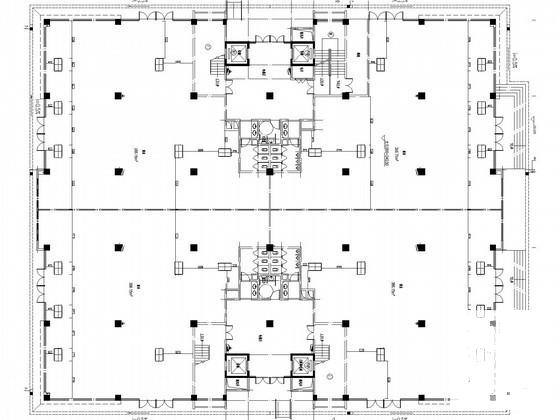

空调定位图
